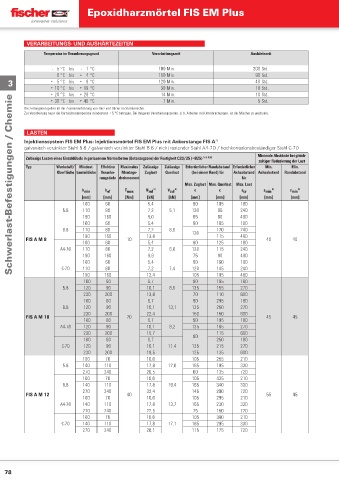

Epoxidharzmörtel FIS EM Plus

VERARBEITUNGS- UND AUSHÄRTEZEITEN

Temperatur im Verankerungsgrund Verarbeitungszeit Aushärtezeit

- 5 °C bis - 1 °C 180 Min. 200 Std.
0 °C bis + 4 °C 150 Min. 90 Std.
3 + 5 °C bis + 9 °C 120 Min. 40 Std.
+ 10 °C bis + 19 °C 30 Min. 18 Std.
+ 20 °C bis + 29 °C 14 Min. 10 Std.
Schwerlast-Befestigungen / Chemie
+ 30 °C bis + 40 °C 7 Min. 5 Std.
Die Zeitangaben gelten ab der Zusammenführung von Harz und Härter im Statikmischer.
Zur Verarbeitung muss die Kartuschentemperatur mindestens + 5 °C betragen. Bei längeren Verarbeitungszeiten, d. h. Arbeiten mit Unterbrechungen, ist der Mischer zu wechseln.

LASTEN
Injektionssystem FIS EM Plus: Injektionsmörtel FIS EM Plus mit Ankerstange FIS A 2)
galvanisch verzinkter Stahl 5.8 / galvanisch verzinkter Stahl 8.8 / nicht rostender Stahl A4-70 / hochkorrosionsbeständiger Stahl C-70
Minimale Abstände bei gleich-
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 3) 4) 8)
zeitiger Reduzierung der Last
Typ Werkstoff/ Mindest- Eff ektive Maximales Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Oberfläche bauteildicke Veranke- Montage- Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
rungstiefe drehmoment für
Max. Zuglast Max. Querlast Max. Last
h min h ef T max N zul 5) V zul 5) c c s cr s min 6) c min 6)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
100 60 5,4 90 105 180
5.8 110 80 7,2 5,1 120 95 240
190 160 9,0 65 80 480
100 60 5,4 90 185 180
8.8 110 80 7,2 8,6 170 240
190 160 13,8 120 115 480
FIS A M 8 10 40 40
100 60 5,4 90 125 180
A4-70 110 80 7,2 6,0 120 115 240
190 160 9,9 75 90 480
100 60 5,4 90 160 180
C-70 110 80 7,2 7,4 120 145 240
190 160 12,4 105 105 480
100 60 6,7 90 185 180
5.8 120 90 10,1 8,6 135 155 270
230 200 13,8 70 110 600
100 60 6,7 90 295 180
8.8 120 90 10,1 13,1 135 250 270
230 200 22,4 150 150 600
FIS A M 10 20 45 45
100 60 6,7 90 195 180
A4-70 120 90 10,1 9,2 135 165 270
230 200 15,7 90 115 600
100 60 6,7 250 180
C-70 120 90 10,1 11,4 135 215 270
230 200 19,5 125 135 600
100 70 10,0 105 255 210
5.8 140 110 17,8 12,0 165 195 330
270 240 20,5 60 135 720
100 70 10,0 105 435 210
8.8 140 110 17,8 19,4 165 340 330
270 240 32,4 145 200 720
FIS A M 12 40 55 45
100 70 10,0 105 295 210
A4-70 140 110 17,8 13,7 165 230 330
270 240 22,5 75 150 720
100 70 10,0 105 380 210
C-70 140 110 17,8 17,1 165 295 330
270 240 28,1 115 175 720
