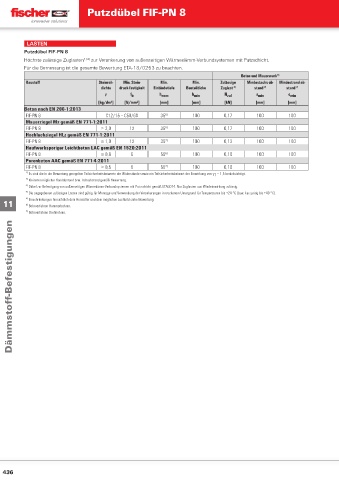

Putzdübel FIF-PN 8

LASTEN
Putzdübel FIF-PN 8
Höchste zulässige Zuglasten 1) 4) zur Verankerung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht.
Für die Bemessung ist die gesamte Bewertung ETA-18/0253 zu beachten.
Beton und Mauerwerk 5)
Baustoff Steinroh- Min. Stein- Min. Min. Zulässige Mindestachs-ab- Mindestrand-ab-
dichte druck-festigkeit Einbindetiefe Bauteildicke Zuglast 3) stand 2) stand 2)
 f b h nom h min N zul s min c min
[kg/dm³] [N/mm²] [mm] [mm] [kN] [mm] [mm]
Beton nach EN 206-1:2013
FIF-PN 8 C12/15 – C50/60 35 6) 100 0,17 100 100
Mauerziegel Mz gemäß EN 771-1:2011
FIF-PN 8 ≥ 2,0 12 35 6) 100 0,17 100 100
Hochlochziegel HLz gemäß EN 771-1:2011
FIF-PN 8 ≥ 1,0 12 35 7) 100 0,13 100 100
Haufwerksporiger Leichtbeton LAC gemäß EN 1520:2011
FIF-PN 8 ≥ 0,8 6 55 6) 100 0,10 100 100
Porenbeton AAC gemäß EN 771-4:2011
FIF-PN 8 ≥ 0,5 6 55 7) 100 0,10 100 100
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,5 berücksichtigt.
F
2) Kleinster möglicher Randabstand bzw. Achsabstand gemäß Bewertung.
3) Dübel zur Befestigung von außenseitigen Wärmedämm-Verbundsystemen mit Putzschicht gemäß ETAG014. Nur Zuglasten aus Windeinwirkung zulässig.
4) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Untergrund für Temperaturen bis +24 °C (bzw. kurzzeitig bis +40 °C).
5) Einschränkungen hinsichtlich dem Hersteller und dem möglichen Lochbild siehe Bewertung.
11 6) Bohrverfahren Hammerbohren.
7) Bohrverfahren Drehbohren.
