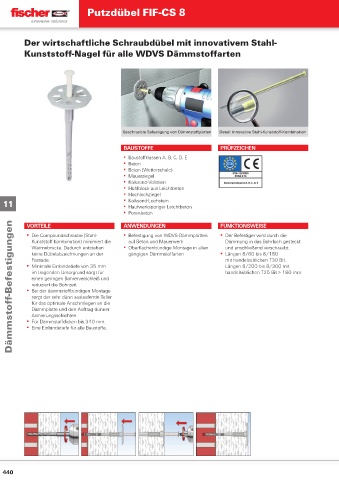

Page 439 - fischer Hauptkatalog Befestigungstechnik

Putzdübel FIF-CS 8

Der wirtschaftliche Schraubdübel mit innovativem Stahl-
Kunststoff -Nagel für alle WDVS Dämmstoff arten

Geschraubte Befestigung von Dämmstoff platten Detail: innovative Stahl-Kunststoff -Kombination

BAUSTOFFE PRÜFZEICHEN
▪ Baustoff klassen A, B, C, D, E
▪ Beton
▪ Beton (Wetterschale)
▪ Mauerziegel
▪ Kalksand-Vollstein
▪ Hohlblock aus Leichtbeton
▪ Hochlochziegel
11 ▪ Kalksand-Lochstein
▪ Haufwerksporiger Leichtbeton
▪ Porenbeton FUNKTIONSWEISE

-Befestigungen ▪ Minimale Einbindetiefe von 35 mm ▪ Oberfl ächenbündige Montage in allen ▪ Längen 8/60 bis 8/180
ANWENDUNGEN
VORTEILE
▪ Befestigung von WDVS-Dämmplatten
▪ Der Befestiger wird durch die
▪ Die Compoundschraube (Stahl-
Kunststoff Kombination) minimiert die
Dämmung in das Bohrloch gesteckt
auf Beton und Mauerwerk
Wärmebrücke. Dadurch entstehen
und anschließend verschraubt.
gängigen Dämmstoff arten
keine Dübelabzeichnungen an der
mit handelsüblichen T30 Bit.
Fassade.
Längen 8/200 bis 8/300 mit
im tragenden Untergrund sorgt für
handelsüblichen T25 Bit > 180 mm.
einen geringen Bohrerverschleiß und
reduziert die Bohrzeit.
▪ Bei der dämmstoff bündigen Montage
sorgt der sehr dünn auslaufende Teller
Dämmstoff ▪ Für Dämmstoff dicken bis 340 mm.
für das optimale Anschmiegen an die
Dämmplatte und den Auftrag dünner
Armierungsschichten.
▪ Eine Einbindetiefe für alle Baustoff e.

440
