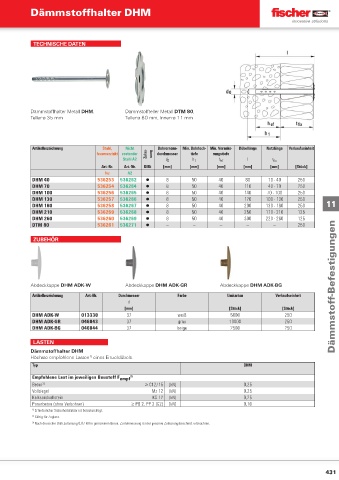

Page 430 - fischer Hauptkatalog Befestigungstechnik

Dämmstoff halter DHM

TECHNISCHE DATEN

Dämmstoff halter Metall DHM, Dämmstoff teller Metall DTM 80,
Teller-ø 35 mm Teller-ø 80 mm, Innen-ø 11 mm

Artikelbezeichnung Stahl, Nicht Bohrernenn- Min. Bohrloch- Min. Veranke- Dübellänge Nutzlänge Verkaufseinheit
feuerverzinkt rostender Zulas- sung durchmesser tiefe rungstiefe
Stahl A2 d 0 h 1 h ef l t fi x
Art.-Nr. Art.-Nr. DIBt [mm] [mm] [mm] [mm] [mm] [Stück]
fvz A2
DHM 40 536253 536262 ▯ 8 50 40 80 10 - 40 250
DHM 70 536254 536264 ▯ 8 50 40 110 40 - 70 250
DHM 100 536256 536265 ▯ 8 50 40 140 70 - 100 250
DHM 130 536257 536266 ▯ 8 50 40 170 100 - 130 250
DHM 160 536258 536267 ▯ 8 50 40 200 130 - 160 250 11
DHM 210 536259 536268 ▯ 8 50 40 250 170 - 210 125
DHM 260 536260 536269 ▯ 8 50 40 300 220 - 260 125
-Befestigungen
DTM 80 536261 536271 ▯ — — — — — 250
ZUBEHÖR

Abdeckkappe DHM ADK-W Abdeckkappe DHM ADK-GR Abdeckkappe DHM ADK-BG

Artikelbezeichnung Art.-Nr. Durchmesser Farbe Umkarton Verkaufseinheit
d
[mm] [Stück] [Stück]
DHM ADK-W 013330 37 weiß 5000 250
DHM ADK-GR 046843 37 grau 10000 250
DHM ADK-BG 046844 37 beige 2500 250 Dämmstoff

LASTEN
Dämmstoffhalter DHM
Höchste empfohlene Lasten eines Einzeldübels.
1)
Typ DHM
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton 3) ≥ C12/15 [kN] 0,25
Vollziegel Mz 12 [kN] 0,25
Kalksandvollstein KS 12 [kN] 0,25
Porenbeton (ohne Vorbohren) ≥ PB 2, PP 2 (G2) [kN] 0,10
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast.
3) Nach deutscher DiBt Zulassung 0,07 kN in gerissenem Beton. Zur Bemessung ist der gesamte Zulassungsbescheid zu beachten.
