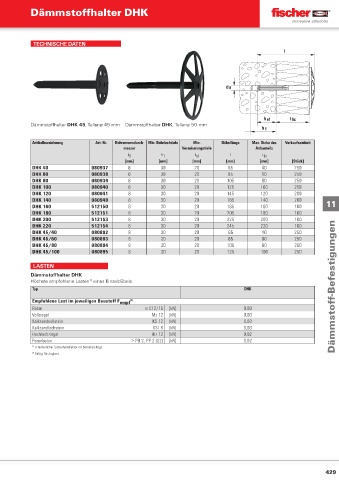

Page 428 - fischer Hauptkatalog Befestigungstechnik

Dämmstoff halter DHK

TECHNISCHE DATEN

Dämmstoff halter DHK 45, Teller-ø 45 mm Dämmstoff halter DHK, Teller-ø 90 mm

Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Min. Dübellänge Max. Dicke des Verkaufseinheit
messer Verankerungstiefe Anbauteils
d 0 h 1 h ef l t fi x
[mm] [mm] [mm] [mm] [mm] [Stück]
DHK 40 080937 8 30 20 65 40 250
DHK 60 080938 8 30 20 85 60 250
DHK 80 080939 8 30 20 105 80 250
DHK 100 080940 8 30 20 125 100 250
DHK 120 080941 8 30 20 145 120 200
DHK 140 080949 8 30 20 165 140 200
DHK 160 512150 8 30 20 185 160 100 11
DHK 180 512151 8 30 20 205 180 100
DHK 200 512153 8 30 20 225 200 100
DHK 220 512154 8 30 20 245 220 100
DHK 45/40 080892 8 30 20 65 40 250
DHK 45/60 080893 8 30 20 85 60 250
DHK 45/80 080894 8 30 20 105 80 250
DHK 45/100 080895 8 30 20 125 100 250

LASTEN -Befestigungen
Dämmstoffhalter DHK
1)
Höchste empfohlene Lasten eines Einzeldübels.
Typ DHK

Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C12/15 [kN] 0,03
Vollziegel Mz 12 [kN] 0,03
Kalksandvollstein KS 12 [kN] 0,03
Kalksandlochstein KSL 6 [kN] 0,03 Dämmstoff
Hochlochziegel Hlz 12 [kN] 0,02
Porenbeton ≥ PB 2, PP 2 (G2) [kN] 0,02
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast.
