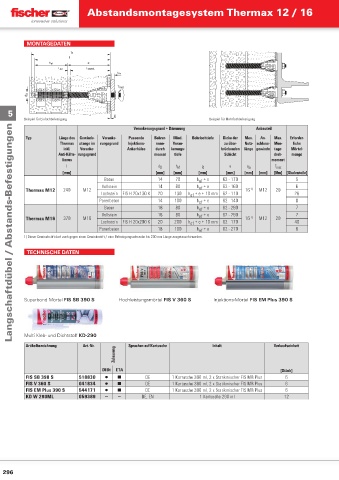

Page 295 - fischer Hauptkatalog Befestigungstechnik

Abstandsmontagesystem Thermax 12 / 16

MONTAGEDATEN

t d
l
h ef e
t tol t WDVS
t fix

T inst
d 0

5
Beispiel für Einfachbefestigung Ü Beispiel für Mehrfachbefestigung
Langschaftdübel / Abstands-Befestigungen
Verankerungsgrund + Dämmung Anbauteil
Typ Länge des Gewinde- Veranke- Passende Bohrer- Mind. Bohrlochtiefe Dicke der Max. An- Max. Erforder-
Thermax stange im rungsgrund Injektions- nenn- Veran- zu über- Nutz- schluss- Mon- liche
inkl. Veranke- Ankerhülse durch kerungs- brückenden länge gewinde tage- Mörtel-
Anti-Kälte- rungsgrund messer tiefe Schicht dreh- menge
Konus moment
l d 0 h ef t d e t fi x T inst
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [Nm] [Skalenteile]
Beton 14 70 h + e 62 - 170 5
ef
Vollstein 14 80 h + e 62 - 160 6
Thermax M12 240 M12 ef 16 1) M12 20
Lochstein FIS H 20x130 K 20 130 h + e + 10 mm 62 - 110 26
ef
Porenbeton 14 100 h + e 62 - 140 8
ef
Beton 18 80 h + e 62 - 290 7
ef
Vollstein 18 80 h + e 62 - 290 7
ef
Thermax M16 370 M16 16 1) M12 20
Lochstein FIS H 20x200 K 20 200 h + e + 10 mm 62 - 170 40
ef
Porenbeton 18 100 h + e 62 - 270 9
ef
1) Dieser Gewindestift darf auch gegen einen Gewindestift / eine Befestigungsschraube bis 200 mm Länge ausgetauscht werden.
TECHNISCHE DATEN

Superbond Mörtel FIS SB 390 S Hochleistungsmörtel FIS V 360 S Injektions-Mörtel FIS EM Plus 390 S

Multi Kleb- und Dichtstoff KD-290

Artikelbezeichnung Art.-Nr. Sprachen auf Kartusche Inhalt Verkaufseinheit
Zulassung

DIBt ETA [Stück]
FIS SB 390 S 518830 ▯ ■ DE 1 Kartusche 390 ml, 2 x Statikmischer FIS MR Plus 6
FIS V 360 S 041834 ▯ ■ DE 1 Kartusche 360 ml, 2 x Statikmischer FIS MR Plus 6
FIS EM Plus 390 S 544171 ▯ ■ DE 1 Kartusche 390 ml, 2 x Statikmischer FIS MR Plus 6
KD W 290ML 059389 — — DE, EN 1 Kartusche 290 ml 12
