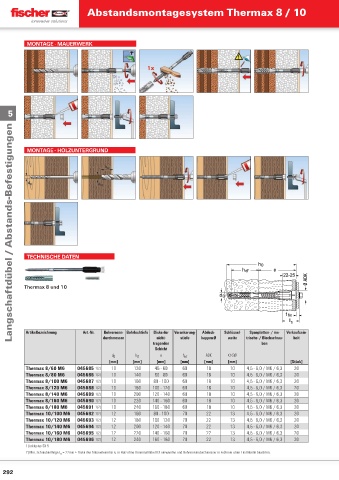

Page 291 - fischer Hauptkatalog Befestigungstechnik

Abstandsmontagesystem Thermax 8 / 10

MONTAGE - MAUERWERK

5

Langschaftdübel / Abstands-Befestigungen

MONTAGE - HOLZUNTERGRUND

TECHNISCHE DATEN
h 0
h ef e
Ø ADK
22-25
Thermax 8 und 10
d 0

t fix
l s
Artikelbezeichnung Art.-Nr. Bohrernenn- Bohrlochtiefe Dicke der Verankerung- Abdeck- Schlüssel- Spanplatten- / me- Verkaufsein-
durchmesser nicht- stiefe kappen-Ø weite trische- / Blechschrau- heit
tragenden ben
Schicht
d 0 h 0 e h ef ADK  SW
[mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Thermax 8/60 M6 045685 1)2) 10 120 45 - 60 60 18 10 4,5 - 6,0 / M6 / 6,3 20
Thermax 8/80 M6 045686 1)2) 10 140 60 - 80 60 18 10 4,5 - 6,0 / M6 / 6,3 20
Thermax 8/100 M6 045687 1)2) 10 160 80 - 100 60 18 10 4,5 - 6,0 / M6 / 6,3 20
Thermax 8/120 M6 045688 1)2) 10 180 100 - 120 60 18 10 4,5 - 6,0 / M6 / 6,3 20
Thermax 8/140 M6 045689 1)2) 10 200 120 - 140 60 18 10 4,5 - 6,0 / M6 / 6,3 20
Thermax 8/160 M6 045690 1)2) 10 220 140 - 160 60 18 10 4,5 - 6,0 / M6 / 6,3 20
Thermax 8/180 M6 045691 1)2) 10 240 160 - 180 60 18 10 4,5 - 6,0 / M6 / 6,3 20
Thermax 10/100 M6 045692 1)2) 12 160 80 - 100 70 22 13 4,5 - 6,0 / M6 / 6,3 20
Thermax 10/120 M6 045693 1)2) 12 180 100 - 120 70 22 13 4,5 - 6,0 / M6 / 6,3 20
Thermax 10/140 M6 045694 1)2) 12 200 120 - 140 70 22 13 4,5 - 6,0 / M6 / 6,3 20
Thermax 10/160 M6 045695 1)2) 12 220 140 - 160 70 22 13 4,5 - 6,0 / M6 / 6,3 20
Thermax 10/180 M6 045696 1)2) 12 240 160 - 180 70 22 13 4,5 - 6,0 / M6 / 6,3 20
1) inklusive SX 5
2) Min. Schraubenlänge l = 22mm + Dicke des Anbauelements e; in Holz ohne Universaldübel UX verwenden und Bohrernenndurchmesser in Fußnote unter Lasttabelle beachten.
