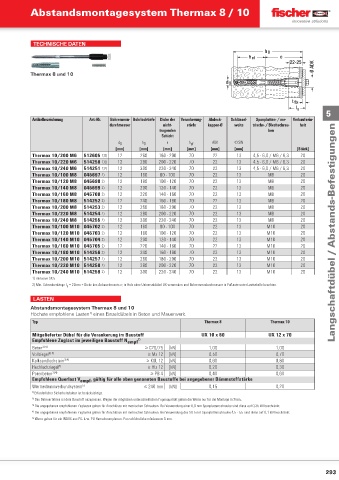

Page 292 - fischer Hauptkatalog Befestigungstechnik

Abstandsmontagesystem Thermax 8 / 10

TECHNISCHE DATEN
h 0
h ef e
22-25
Ø ADK
Thermax 8 und 10
d 0

t fix
l s
5
Artikelbezeichnung Art.-Nr. Bohrernenn- Bohrlochtiefe Dicke der Verankerung- Abdeck- Schlüssel- Spanplatten- / me- Verkaufsein-
durchmesser nicht- stiefe kappen-Ø weite trische- / Blechschrau- heit
tragenden ben
Schicht
d 0 h 0 e h ef ADK  SW
[mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Thermax 10/200 M6 512605 1)2) 12 260 180 - 200 70 22 13 4,5 - 6,0 / M6 / 6,3 20
Thermax 10/220 M6 514250 1)2) 12 280 200 - 220 70 22 13 4,5 - 6,0 / M6 / 6,3 20
Thermax 10/240 M6 514251 1)2) 12 300 220 - 240 70 22 13 4,5 - 6,0 / M6 / 6,3 20
Thermax 10/100 M8 045697 2) 12 160 80 - 100 70 22 13 M8 20
Thermax 10/120 M8 045698 2) 12 180 100 - 120 70 22 13 M8 20
Thermax 10/140 M8 045699 2) 12 200 120 - 140 70 22 13 M8 20
Thermax 10/160 M8 045700 2) 12 220 140 - 160 70 22 13 M8 20
Thermax 10/180 M8 514252 2) 12 240 160 - 180 70 22 13 M8 20
Thermax 10/200 M8 514253 2) 12 260 180 - 200 70 22 13 M8 20
Thermax 10/220 M8 514254 2) 12 280 200 - 220 70 22 13 M8 20
Thermax 10/240 M8 514255 2) 12 300 220 - 240 70 22 13 M8 20
Thermax 10/100 M10 045702 2) 12 160 80 - 100 70 22 13 M10 20
Thermax 10/120 M10 045703 2) 12 180 100 - 120 70 22 13 M10 20 Langschaftdübel / Abstands-Befestigungen
Thermax 10/140 M10 045704 2) 12 200 120 - 140 70 22 13 M10 20
Thermax 10/160 M10 045705 2) 12 220 140 - 160 70 22 13 M10 20
Thermax 10/180 M10 514256 2) 12 240 160 - 180 70 22 13 M10 20
Thermax 10/200 M10 514257 2) 12 260 180 - 200 70 22 13 M10 20
Thermax 10/220 M10 514258 2) 12 280 200 - 220 70 22 13 M10 20
Thermax 10/240 M10 514259 2) 12 300 220 - 240 70 22 13 M10 20
1) inklusive SX 5
2) Min. Schraubenlänge l = 22mm + Dicke des Anbauelements e; in Holz ohne Universaldübel UX verwenden und Bohrernenndurchmesser in Fußnote unter Lasttabelle beachten.
s
LASTEN
Abstandsmontagesystem Thermax 8 und 10
1)
Höchste empfohlene Lasten eines Einzeldübels in Beton und Mauerwerk.
Typ Thermax 8 Thermax 10
Mitgelieferter Dübel für die Verankerung im Baustoff UX 10 x 60 UX 12 x 70
Empfohlene Zuglast im jeweiligen Baustoff N empf 2)
Beton 3) 4) ≥ C20/25 [kN] 1,00 1,00
Vollziegel 3) 4) ≥ Mz 12 [kN] 0,50 0,70
Kalksandlochstein 3) 4) ≥ KSL 12 [kN] 0,60 0,80
Hochlochziegel 4) ≥ Hlz 12 [kN] 0,20 0,30
Porenbeton 3) 4) ≥ PB 4 [kN] 0,40 0,60
Empfohlene Querlast V empf , gültig für alle oben genannten Baustoffe bei angegebener Dämmstoffstärke
Wärmedämmverbundsystem 5) ≤ 240 mm [kN] 0,15 0,20
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Das Bohrverfahren ist dem Baustoff anzupassen. Wegen der möglichen unterschiedlichen Fugenqualität gelten die Werte nur für die Montage in Stein.
3) Die angegebenen empfohlenen Zuglasten gelten für Anschlüsse mit metrischen Schrauben. Bei Verwendung einer 6,0 mm Spanplattenschraube sind diese auf 0,35 kN beschränkt.
4) Die angegebenen empfohlenen Zuglasten gelten für Anschlüsse mit metrischen Schrauben. Bei Verwendung des SX 5 mit Spanplattenschraube 4,5 - 5,5 sind diese auf 0,1 kN beschränkt.
5) Werte gelten für ein WDVS aus PS- bzw. PU Hartschaumplatten. Putzschichtdicke mindestens 6 mm.
