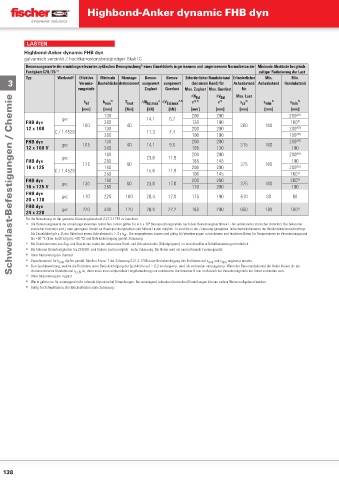

Page 137 - fischer Hauptkatalog Befestigungstechnik

Highbond-Anker dynamic FHB dyn

LASTEN
Highbond-Anker dynamic FHB dyn
galvanisch verzinkt / hochkorrosionsbeständiger Stahl C
Bemessungswerte der ermüdungsrelevanten zyklischen Beanspruchung eines Einzeldübels in gerissenem und ungerissenem Normalbeton der Minimale Abstände bei gleich-
1)
Festigkeit C20/25 3) zeitiger Reduzierung der Last
Typ Werkstoff Eff ektive Minimale Montage- Bemes- Bemes- Erforderlicher Randabstand Erforderlicher Min. Min.
3 Veranke- Bauteildicke drehmoment sungswert sungswert (bei einem Rand) für Achsabstand Achsabstand Randabstand
rungstiefe Zuglast Querlast Max. Zuglast Max. Querlast für
N Ed V Ed Max. Last
Schwerlast-Befestigungen / Chemie
h ef h min 5) T inst N Ed,max 2) V Ed,max 2) 9) c 6) 8) c 8) s cr 6) s min 5) c min 5)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
130 200 200 200 4)7)
gvz 14,1 6,7
FHB dyn 200 120 100 100 4)
12 x 100 100 130 40 200 200 300 100 200 4)7)
C / 1.4529 11,3 4,4
200 100 100 100 4)7)
FHB dyn 130 200 200 200 4)7)
12 x 100 V gvz 105 200 40 14,1 9,6 105 130 315 100 100
160 200 200 200 4)7)
gvz 23,0 11,9
FHB dyn 250 185 145 100
16 x 125 125 160 60 200 200 375 100 200 4)7)
C / 1.4529 15,6 11,9
250 100 145 100 7)
FHB dyn 160 200 260 200 7)
16 x 125 V gvz 130 250 60 23,0 17,0 170 200 375 100 100
FHB dyn
20 x 170 gvz 170 220 100 28,4 17,0 175 190 510 80 80
FHB dyn gvz 220 440 120 28,9 22,2 180 200 660 180 180 7)
24 x 220
Für die Bemessung ist der gesamte Zulassungsbescheid Z-21.3-1748 zu beachten.
6
1) Die Bemessungswerte der ermüdungsrelevanten zyklischen Lasten gelten für ≥ 5 x 10 Beanspruchungszyklen nach dem Bemessungsverfahren I - bei unbekannter statischer Unterlast. Bei bekannter
statischer Unterlast und / oder geringerer Anzahl an Beanspruchungszyklen sind höhere Lasten möglich. Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände berücksichtigt.
Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h . Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton für Temperaturen im Verankerungsgrund
ef
bis +50 °C (bzw. kurzfristig bis +80 °C) und Bohrlochreinigung gemäß Zulassung.
2) Bei Kombinationen von Zug- und Querlasten sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Dübelbemessung erforderlich.
3) Bei höheren Betonfestigkeiten bis C50/60, sind höhere Lasten möglich - siehe Zulassung. Der Beton wird als normal bewehrt vorausgesetzt.
4) Ohne Reduzierung der Querlast
5) Zwischenwerte für h dürfen gemäß Tabellen 5 bzw. 7 der Zulassung Z-21.3-1748 unter Berücksichtigung des Einflusses auf s und c angesetzt werden.
min min min
6) Eine Spaltbewehrung, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf ∼ 0,3 mm begrenzt, wird als vorhanden vorausgesetzt. Wenn der Betonrandabstand der Anker kleiner als der
charakteristische Randabstand c cr,N ist, dann muss eine randparallele Längsbewehrung von mindestens Durchmesser 6 mm im Bereich der Verankerungstiefe der Anker vorhanden sein.
7) Ohne Reduzierung der Zuglast
8) Werte gelten nur für vorwiegend nicht ruhende (dynamische) Einwirkungen. Bei vorwiegend ruhenden (statischen) Einwirkungen können andere Werte maßgebend werden.
9) Gültig für Schwelllasten. Bei Wechsellasten siehe Zulassung.
