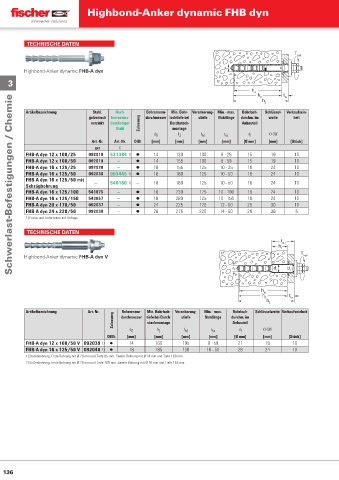

Page 135 - fischer Hauptkatalog Befestigungstechnik

Highbond-Anker dynamic FHB dyn

TECHNISCHE DATEN

T
inst
d
d o
Highbond-Anker dynamic FHB-A dyn f
3
h ef
h t
Schwerlast-Befestigungen / Chemie
0 fix
h 2
Artikelbezeichnung Stahl, Hoch- Bohrernenn- Min. Bohr- Verankerung- Min. - max. Bohrloch- Schlüssel- Verkaufsein-
galvanisch korrosions- durchmesser lochtiefe bei stiefe Nutzlänge durchm. im weite heit
verzinkt beständiger Zulassung Durchsteck- Anbauteil
Stahl montage
d 0 h 2 h ef t fi x d f  SW
Art.-Nr. Art.-Nr. DIBt [mm] [mm] [mm] [mm] [Ø mm] [mm] [Stück]
gvz C
FHB-A dyn 12 x 100/25 092018 531384 1) ▯ 14 130 100 8 - 25 15 19 10
FHB-A dyn 12 x 100/50 092019 — ▯ 14 155 100 8 - 50 15 19 10
FHB-A dyn 16 x 125/25 092020 — ▯ 18 155 125 10 - 25 19 24 10
FHB-A dyn 16 x 125/50 092036 093445 1) ▯ 18 180 125 10 - 50 19 24 10
FHB-A dyn 16 x 125/50 mit
Schrägbohrung — 546160 1) — 18 180 125 10 - 50 19 24 10
FHB-A dyn 16 x 125/100 541875 — ▯ 18 230 125 10 - 100 19 24 10
FHB-A dyn 16 x 125/150 543657 — ▯ 18 280 125 10 - 150 19 24 10
FHB-A dyn 20 x 170/50 092037 — ▯ 24 225 170 12 - 50 25 30 10
FHB-A dyn 24 x 220/50 092038 — ▯ 28 275 220 14 - 50 29 36 5
1) Preise und Lieferzeiten auf Anfrage

TECHNISCHE DATEN
t d,1
h
1
T
Highbond-Anker dynamic FHB-A dyn V inst
d
d o d
1 f

h ef
h 0 t fix
h 2
Artikelbezeichnung Art.-Nr. Bohrernenn- Min. Bohrloch- Verankerung- Min. - max. Bohrloch- Schlüsselweite Verkaufseinheit
Zulassung durchmesser tiefe bei Durch- stiefe Nutzlänge durchm. im
Anbauteil
steckmontage
d 0 h 2 h ef t fi x d f  SW
DIBt [mm] [mm] [mm] [mm] [Ø mm] [mm] [Stück]
FHB-A dyn 12 x 100/50 V 092039 1) ▯ 14 160 105 8 - 50 21 19 10
FHB-A dyn 16 x 125/50 V 092040 2) ▯ 18 185 130 10 - 50 29 24 10
1) Stufenbohrung: Erste Bohrung mit Ø 20 mm und Tiefe 85 mm. Zweite Bohrung mit Ø 14 mm und Tiefe 160 mm.
2) Stufenbohrung: Erste Bohrung mit Ø 28 mm und Tiefe 100 mm. Zweite Bohrung mit Ø 18 mm und Tiefe 185 mm.
