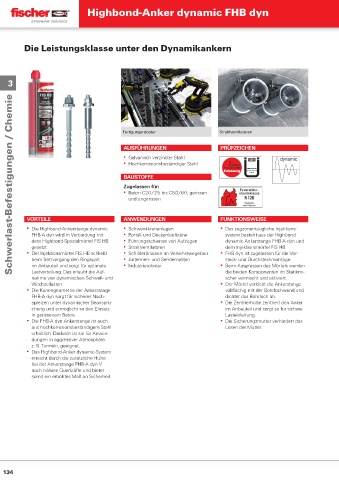

Page 133 - fischer Hauptkatalog Befestigungstechnik

Highbond-Anker dynamic FHB dyn

Die Leistungsklasse unter den Dynamikankern

3

Schwerlast-Befestigungen / Chemie

Fertigungsroboter Strahlventilatoren

AUSFÜHRUNGEN PRÜFZEICHEN
▪ Galvanisch verzinkter Stahl
▪ Hochkorrosionsbeständiger Stahl
BAUSTOFFE

Zugelassen für:
▪ Beton C20/25 bis C50/60, gerissen
und ungerissen

VORTEILE ANWENDUNGEN FUNKTIONSWEISE
▪ Die Highbond-Ankerstange dynamic ▪ Schwenkkrananlagen ▪ Das zugzonentaugliche Injektions-
FHB-A dyn wird in Verbindung mit ▪ Portal- und Deckenlaufkräne system besteht aus der Highbond
dem Highbond-Spezialmörtel FIS HB ▪ Führungsschienen von Aufzügen dynamic Ankerstange FHB-A dyn und
gesetzt. ▪ Strahlventilatoren dem Injektionsmörtel FIS HB.
▪ Der Injektionsmörtel FIS HB schließt ▪ Schilderbrücken im Verkehrswegebau ▪ FHB dyn ist zugelassen für die Vor-
beim Setzvorgang den Ringspalt ▪ Antennen- und Sendemasten steck- und Durchsteckmontage.
im Anbauteil und sorgt für optimale ▪ Industrieroboter ▪ Beim Auspressen des Mörtels werden
Lastverteilung. Das erlaubt die Auf- die beiden Komponenten im Statikmi-
nahme von dynamischen Schwell- und scher vermischt und aktiviert.
Wechsellasten. ▪ Der Mörtel verklebt die Ankerstange
▪ Die Konengeometrie der Ankerstange vollfl ächig mit der Bohrlochwand und
FHB-A dyn sorgt für sicheres Nach- dichtet das Bohrloch ab.
spreizen unter dynamischer Beanspru- ▪ Die Zentrierhülse zentriert den Anker
chung und ermöglicht so den Einsatz im Anbauteil und sorgt so für sichere
in gerissenem Beton. Lasteinleitung.
▪ Die FHB-A dyn Ankerstange ist auch ▪ Die Sicherungsmutter verhindert das
aus hochkorrosionsbeständigem Stahl Lösen der Mutter.
erhältlich. Dadurch ist sie für Anwen-
dungen in aggressiver Atmosphäre,
z. B. Tunneln, geeignet.
▪ Das Highbond-Anker dynamic-System
erreicht durch die zusätzliche Hülse
bei der Ankerstange FHB-A dyn V
noch höhere Querkräfte und bietet
somit ein erhöhtes Maß an Sicherheit.
