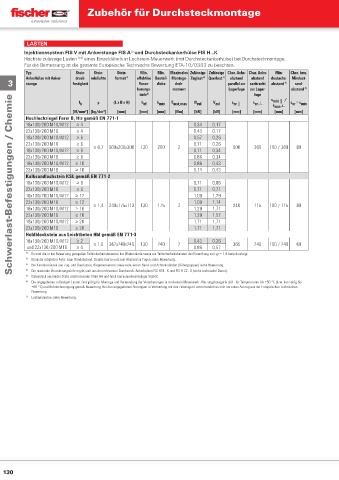

Page 129 - fischer Hauptkatalog Befestigungstechnik

Zubehör für Durchsteckmontage

LASTEN
Injektionssystem FIS V mit Ankerstange FIS A und Durchsteckankerhülse FIS H...K
5)
Höchste zulässige Lasten 1) 6) eines Einzeldübels in Lochstein-Mauerwerk (mit Durchsteckankerhülse) bei Durchsteckmontage.
Für die Bemessung ist die gesamte Europäische Technische Bewertung ETA-10/0383 zu beachten.
Typ Stein- Stein- Stein- Min. Min. Maximales Zulässige Zulässige Char. Achs- Char. Achs- Min- Char. bzw.
Ankerhülse mit Anker- druck- rohdichte format 7) eff ektive Bauteil- Montage- Zuglast 3) Querlast 3) abstand abstand destachs- Mindest-
3 stange festigkeit Veran- dicke dreh- parallel zur senkrecht abstand 2) rand-
kerungs- moment Lagerfuge zur Lager- abstand 2)
tiefe 4) fuge
Schwerlast-Befestigungen / Chemie
s min║ /
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s cr║ s cr┴ s min┴ c = c min
cr
[N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm]
Hochlochziegel Form B, Hlz gemäß EN 771-1
18x130/200 M10/M12 ≥ 4 0,34 0,17
22x130/200 M16 ≥ 4 0,43 0,17
18x130/200 M10/M12 ≥ 6 0,57 0,26
22x130/200 M16 ≥ 6 ≥ 0,7 500x200x300 130 200 2 0,71 0,26 500 300 100 / 300 80
18x130/200 M10/M12 ≥ 8 0,71 0,34
22x130/200 M16 ≥ 8 0,86 0,34
18x130/200 M10/M12 ≥ 10 0,86 0,43
22x130/200 M16 ≥ 10 1,14 0,43
Kalksandlochstein KSL gemäß EN 771-2
18x130/200 M10/M12 ≥ 8 0,71 0,86
22x130/200 M16 ≥ 8 0,71 0,71
18x130/200 M10/M12 ≥ 12 1,00 1,29
22x130/200 M16 ≥ 12 ≥ 1,4 240x175x113 130 175 2 1,00 1,14 240 115 100 / 115 80
18x130/200 M10/M12 ≥ 16 1,29 1,71
22x130/200 M16 ≥ 16 1,29 1,57
18x130/200 M10/M12 ≥ 20 1,71 1,71
22x130/200 M16 ≥ 20 1,71 1,71
Hohlblockstein aus Leichtbeton Hbl gemäß EN 771-3
18x130/200 M10/M12 ≥ 2 ≥ 1,0 362x240x240 130 240 2 0,43 0,26 365 240 100 / 240 60
und 22x130/200 M16 ≥ 4 0,86 0,57
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
2) Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe Bewertung.
3) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Bewertung.
4) Die maximale Verankerungstiefe ergibt sich aus den relevanten Durchsteck- Ankerhülsen FIS H18.. K und FIS H 22.. K (siehe technische Daten).
5) Galvanisch verzinkter Stahl, nichtrostender Stahl A4 und hoch korrosionsbeständiger Stahl C.
6) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis +50 °C (bzw. kurzzeitig bis
+80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der Europäischen Technischen
Bewertung.
7) Lochgeometrie siehe Bewertung.
