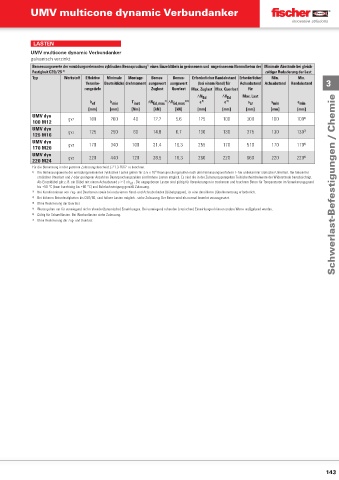

Page 142 - fischer Hauptkatalog Befestigungstechnik

UMV multicone dynamic Verbundanker

LASTEN
UMV multicone dynamic Verbundanker
galvanisch verzinkt
1)
Bemessungswerte der ermüdungsrelevanten zyklischen Beanspruchung eines Einzeldübels in gerissenem und ungerissenem Normalbeton der Minimale Abstände bei gleich-
Festigkeit C20/25 3) zeitiger Reduzierung der Last
Typ Werkstoff Eff ektive Minimale Montage- Bemes- Bemes- Erforderlicher Randabstand Erforderlicher Min. Min.
Veranke- Bauteildicke drehmoment sungswert sungswert (bei einem Rand) für Achsabstand Achsabstand Randabstand 3
rungstiefe Zuglast Querlast Max. Zuglast Max. Querlast für
N Ed V Ed Max. Last
h ef h min T inst N Ed,max 2) V Ed,max 2) 6) c 5) c 5) s cr s min c min
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
UMV dyn 4)
100 M12 gvz 100 200 40 12,2 5,6 125 100 300 100 100
UMV dyn gvz 125 250 60 14,8 6,7 130 130 375 130 130 7)
125 M16
UMV dyn 4)
170 M20 gvz 170 340 100 31,4 16,3 255 170 510 170 170
UMV dyn 4)
220 M24 gvz 220 440 120 38,5 16,3 260 220 660 220 220
Für die Bemessung ist der gesamte Zulassungsbescheid Z-21.3-1662 zu beachten.
1) Die Bemessungswerte der ermüdungsrelevanten zyklischen Lasten gelten für ≥ 5 x 10 Beanspruchungszyklen nach dem Bemessungsverfahren I - bei unbekannter statischer Unterlast. Bei bekannter
6
statischer Unterlast und / oder geringerer Anzahl an Beanspruchungszyklen sind höhere Lasten möglich. Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände berücksichtigt.
Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h . Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton für Temperaturen im Verankerungsgrund
ef
bis +50 °C (bzw. kurzfristig bis +80 °C) und Bohrlochreinigung gemäß Zulassung. Schwerlast-Befestigungen / Chemie
2) Bei Kombinationen von Zug- und Querlasten sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Dübelbemessung erforderlich.
3) Bei höheren Betonfestigkeiten bis C50/60, sind höhere Lasten möglich - siehe Zulassung. Der Beton wird als normal bewehrt vorausgesetzt.
4) Ohne Reduzierung der Querlast
5) Werte gelten nur für vorwiegend nicht ruhende (dynamische) Einwirkungen. Bei vorwiegend ruhenden (statischen) Einwirkungen können andere Werte maßgebend werden.
6) Gültig für Schwelllasten. Bei Wechsellasten siehe Zulassung.
7) Ohne Reduzierung der Zug- und Querlast.
