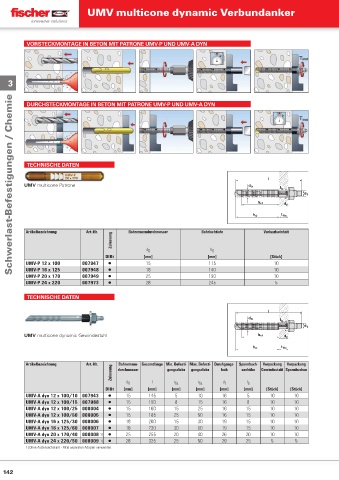

Page 141 - fischer Hauptkatalog Befestigungstechnik

UMV multicone dynamic Verbundanker

VORSTECKMONTAGE IN BETON MIT PATRONE UMV-P UND UMV-A DYN

3

Schwerlast-Befestigungen / Chemie
DURCHSTECKMONTAGE IN BETON MIT PATRONE UMV-P UND UMV-A DYN

TECHNISCHE DATEN

UMV multicone Patrone

Artikelbezeichnung Art.-Nr. Bohrernenndurchmesser Bohrlochtiefe Verkaufseinheit
Zulassung
d 0 h 0
DIBt [mm] [mm] [Stück]
UMV-P 12 x 100 007947 ▯ 15 115 10
UMV-P 16 x 125 007948 ▯ 18 140 10
UMV-P 20 x 170 007949 ▯ 25 190 10
UMV-P 24 x 220 007973 ▯ 28 245 5

TECHNISCHE DATEN

UMV multicone dynamic Gewindestahl

Artikelbezeichnung Art.-Nr. Bohrernenn- Gesamtlänge Min. Befesti- Max. Befesti- Durchgangs- Spannbuch- Verpackung Verpackung
Zulassung durchmesser gungsdicke gungsdicke loch senhöhe Gewindestahl Spannbuchse

d 0 l t fi x t fi x d f l b
DIBt [mm] [mm] [mm] [mm] [mm] [mm] [Stück] [Stück]
UMV-A dyn 12 x 100/10 007943 ▯ 15 145 5 10 16 5 10 10
UMV-A dyn 12 x 100/15 007988 ▯ 15 150 8 15 16 8 10 10
UMV-A dyn 12 x 100/25 008004 ▯ 15 160 15 25 16 15 10 10
UMV-A dyn 12 x 100/50 008005 ▯ 15 185 25 50 16 15 10 10
UMV-A dyn 16 x 125/30 008006 ▯ 18 200 15 30 19 15 10 10
UMV-A dyn 16 x 125/60 008007 ▯ 18 230 30 60 19 15 10 10
UMV-A dyn 20 x 170/40 008008 1) ▯ 25 255 20 40 26 20 10 10
UMV-A dyn 24 x 220/50 008009 1) ▯ 28 325 25 50 29 25 5 5
1) Ohne Außensechskant - Bitte separaten Adapter verwenden.
