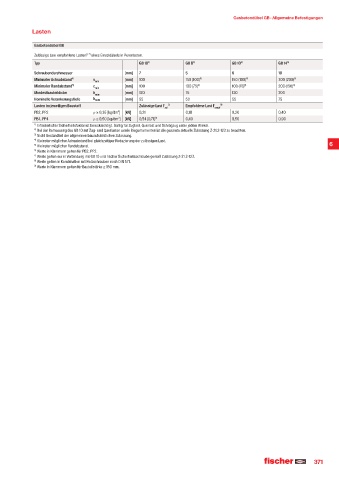

Page 371 - fischer Hauptkatalog Befestigungstechnik
P. 371
Gasbetondübel GB · AllgemeineBefestigungen
Lasten
Gasbetondübel GB
Zulässige bzw. empfohlene Lasten¹ ² eines Einzeldübels in Porenbeton.
Typ GB 10² GB 8³ GB 10³ GB 14³
Schraubendurchmesser [mm] 7 5 6 10
Minimaler Achsabstand± s [mm] 100 150 (100)´ 150 (100)´ 300 (200)´
min
Minimaler Randabstand² c min [mm] 100 100 (75)´ 100 (75)´ 200 (150)´
Mindestbauteildicke h [mm] 120 75 120 200
min
Nominelle Verankerungstiefe h nom [mm] 55 50 55 75
Lasten im jeweiligen Baustoff Zulässige Last F ³ Empfohlene Last F ´
zul empf
PB2, PP2 ρ ≥ 0,35 [kg/dm³] [kN] 0,21 0,18 0,20 0,40
PB4, PP4 ρ ≥ 0,50 [kg/dm³] [kN] 0,54 (0,71)· 0,40 0,50 0,90
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt. Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
² Bei der Bemessung des GB 10 auf Zug- und Querlasten sowie Biegemomenten ist die gesamte aktuelle Zulassung Z-21.2-123 zu beachten.
³ Nicht Bestandteil der allgmeinen bauaufsichtlichen Zulassung.
§ Kleinster möglicher Achsabstand bei gleichzeitiger Reduzierung der zulässigen Last.
¸ Kleinster möglicher Randabstand. 6
´ Werte in Klammern gelten für PB2, PP2.
¹ Werte gelten nur in Verbindung mit GB 10 und fischer Sicherheitsschraube gemäß Zulassung Z-21.2-123.
º Werte gelten in Kombination mit Holzschrauben nach DIN 571.
· Werte in Klammern gelten für Bauteilstärke ≥ 150 mm.
