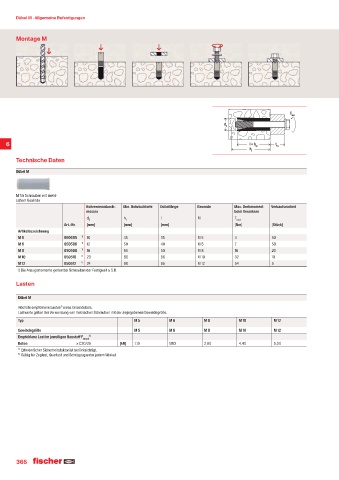

P. 366
Dübel M · AllgemeineBefestigungen
Montage M
T
inst
d 0
6 l = h ef t fix
h 1
Technische Daten
Dübel M
M für Schrauben mit metri-
schem Gewinde
Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Gewinde Max. Drehmoment Verkaufseinheit
messer beim Verankern
d 0 h 1 l M T inst
Art.-Nr. [mm] [mm] [mm] [Nm] [Stück]
Artikelbezeichnung
M 5 050505 ¹ 10 45 35 M 5 4 50
M 6 050506 ¹ 12 50 40 M 6 7 50
M 8 050508 ¹ 16 65 50 M 8 16 20
M 10 050510 ¹ 20 80 60 M 10 32 10
M 12 050512 ¹ 24 90 65 M 12 54 5
1) Die Anzugsmomente gelten bei Schrauben der Festigkeit ≥ 5.8.
Lasten
Dübel M
Höchste empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von metrischen Schrauben mit der angegebenen Gewindegröße.
Typ M 5 M 6 M 8 M 10 M 12
Gewindegröße M 5 M 6 M 8 M 10 M 12
Empfohlene Last im jeweiligen Baustoff F empf ²
Beton ≥ C20/25 [kN] 1,10 1,80 2,60 4,40 5,00
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
366
