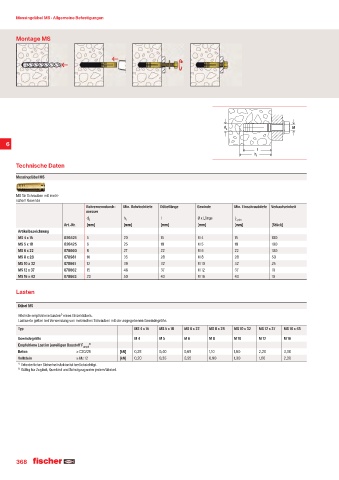

Page 368 - fischer Hauptkatalog Befestigungstechnik

Messingdübel MS · Allgemeine’Befestigungen

Montage MS

d 0 M

6
l
h
1
Technische Daten
Messingdübel MS

MS für Schrauben mit metri-
schem Gewinde
Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Gewinde Min. Einschraubtiefe Verkaufseinheit
messer
d h l Ø x Länge l
0 1 E,min
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
MS 4 x 15 026424 5 20 15 M 4 15 100
MS 5 x 18 026425 6 25 18 M 5 18 100
MS 6 x 22 078660 8 27 22 M 6 22 100
MS 8 x 28 078981 10 35 28 M 8 28 50
MS 10 x 32 078661 12 39 32 M 10 32 25
MS 12 x 37 078662 15 46 37 M 12 37 10
MS 16 x 43 078663 20 50 43 M 16 43 10

Lasten

Dübel MS
Höchste empfohlene Lasten¹‹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von metrischen Schrauben mit der angegebenen Gewindegröße.
Typ MS 4 x 15 MS 5 x 18 MS 6 x 22 MS 8 x 28 MS 10 x 32 MS 12 x 37 MS 16 x 43
Gewindegröße M 4 M 5 M 6 M 8 M 10 M 12 M 16
Empfohlene Last im jeweiligen Baustoff F empf ²˜
Beton ≥ C20/25 [kN] 0,25 0,40 0,65 1,10 1,60 2,20 3,30
Vollstein ≥ Mz 12 [kN] 0,20 0,35 0,55 0,90 1,30 1,60 2,30
¹‹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
²‹ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
