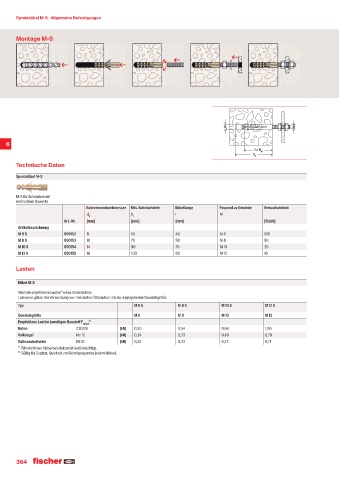

Page 364 - fischer Hauptkatalog Befestigungstechnik

Spreizdübel M-S · Allgemeine’Befestigungen

Montage M-S

d 0 M

6
l = h
h ef
1
Technische Daten
Spreizdübel M-S

M-S für Schrauben mit
metrischem Gewinde
Bohrernenndurchmesser Min. Bohrlochtiefe Dübellänge Passend zu Gewinde Verkaufseinheit
d 0 h 1 l M
Art.-Nr. [mm] [mm] [mm] [Stück]
Artikelbezeichnung
M 6 S 050152 8 55 40 M 6 100
M 8 S 050153 10 70 50 M 8 50
M 10 S 050154 14 90 70 M 10 20
M 12 S 050155 16 100 80 M 12 10

Lasten

Dübel M-S
Höchste empfohlene Lasten¹‹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von metrischen Schrauben mit der angegebenen Gewindegröße.
Typ M 6 S M 8 S M 10 S M 12 S
Gewindegröße M 6 M 8 M 10 M 12
Empfohlene Last im jeweiligen Baustoff F ²˜
empf
Beton C20/25 [kN] 0,30 0,54 0,66 1,06
Vollziegel Mz 12 [kN] 0,24 0,33 0,46 0,79
Kalksandvollstein KS 12 [kN] 0,24 0,33 0,43 0,71
¹‹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
²‹ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
