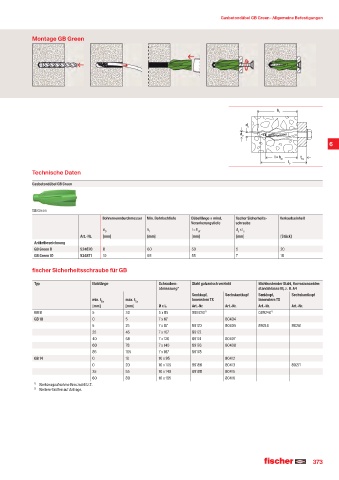

Page 373 - fischer Hauptkatalog Befestigungstechnik

Gasbetondübel GB Green · Allgemeine’Befestigungen

Montage GB Green

h
1
d s
d 0

6

l = h t
ef fix
l
S
Technische Daten
Gasbetondübel GB Green

GB Green
Bohrernenndurchmesser Min. Bohrlochtiefe Dübellänge = mind. fischer Sicherheits- Verkaufseinheit
Verankerungstiefe schraube
d h l = h d x l
0 1 ef s s
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
GB Green 8 524870 8 60 50 5 20
GB Green 10 524871 10 65 55 7 18

fischer Sicherheitsschraube für GB
Typ Nutzlänge Schrauben- Stahl galvanisch verzinkt Nichtrostender Stahl, Korrosionswider-
abmessung* standsklasse III, z. B. A4
Senkkopf, Sechskantkopf Senkkopf, Sechskantkopf
min. t max. t Innenstern TX Innenstern TX
fix fix
[mm] [mm] Ø x ls Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr.
GB 8 5 30 5 x 85 089230¹‹ 089240¹‹
GB 10 0 5 7 x 67 80404
5 25 7 x 87 89170 80405 89244 80261
25 45 7 x 107 89172
40 58 7 x 120 89174 80407
60 78 7 x 140 89176 80408
85 105 7 x 167 89178
GB 14 0 10 10 x 95 80412
0 20 10 x 105 89186 80413 80271
35 55 10 x 140 89188 80415
60 80 10 x 165 80416
¹‹ Werkzeugaufnahme Kreuzschlitz Z.
²‹ Weitere Größen auf Anfrage.
