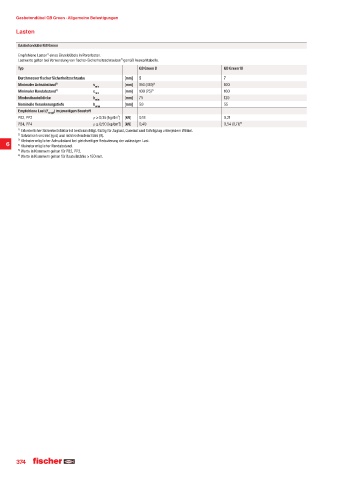

P. 374

Gasbetondübel GB Green · Allgemeine’Befestigungen

             Lasten

             Gasbetondübel GB Green
             Empfohlene Lasten¹‹ eines Einzeldübels in Porenbeton.
             Lastwerte gelten bei Verwendung von fischer-Sicherheitsschrauben²‹ gemäß Auswahltabelle.
             Typ                                        GB Green 8                    GB Green 10
             Durchmesser fischer Sicherheitsschraube  [mm]  5                         7
             Minimaler Achsabstand³˜    s          [mm]  150 (100)¸‹                  100
                                        min
             Minimaler Randabstand±˜    c min      [mm]  100 (75)¸‹                   100
             Mindestbauteildicke        h          [mm]  75                           120
                                        min
             Nominelle Verankerungstiefe   h nom   [mm]  50                           55
             Empfohlene Last (F  ) im jeweiligen Baustoff
                        empf
             PB2, PP2                   ρ ≥ 0,35 [kg/dm³]  [kN]  0,18                 0,21
             PB4, PP4                   ρ ≥ 0,50 [kg/dm³]  [kN]  0,40                 0,54 (0,71)´‹
             ¹‹ Erforderlicher Sicherheitsfaktor ist berücksichtigt. Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
             ²‹ Galvanisch verzinkt (gvz) und nichtrostendem Stahl (R).
             ³‹ Kleinster möglicher Achsabstand bei gleichzeitiger Reduzierung der zulässigen Last.
         6   §‹ Kleinster möglicher Randabstand.
             ¸‹ Werte in Klammern gelten für PB2, PP2.
             ´‹ Werte in Klammern gelten für Bauteilstärke ≥ 150 mm.
