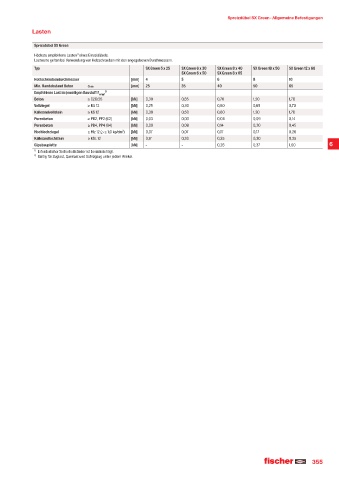

Page 355 - fischer Hauptkatalog Befestigungstechnik
P. 355
Spreizdübel SX Green · AllgemeineBefestigungen
Lasten
Spreizdübel SX Green
Höchste empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ SX Green 5 x 25 SX Green 6 x 30 SX Green 8 x 40 SX Green 10 x 50 SX Green 12 x 60
SX Green 6 x 50 SX Green 8 x 65
Holzschraubendurchmesser [mm] 4 5 6 8 10
Min. Randabstand Beton cmin [mm] 25 35 40 50 65
Empfohlene Last im jeweiligen Baustoff F ²
empf
Beton ≥ C20/25 [kN] 0,30 0,65 0,70 1,20 1,70
Vollziegel ≥ Mz 12 [kN] 0,25 0,30 0,60 0,65 0,70
Kalksandvollstein ≥ KS 12 [kN] 0,30 0,50 0,60 1,20 1,70
Porenbeton ≥ PB2, PP2 (G2) [kN] 0,03 0,03 0,04 0,09 0,14
Porenbeton ≥ PB4, PP4 (G4) [kN] 0,09 0,09 0,14 0,30 0,45
Hochlochziegel ≥ Hlz 12 (ρ ≥ 1,0 kg/dm³) [kN] 0,07 0,07 0,17 0,17 0,26
Kalksandlochstein ≥ KSL 12 [kN] 0,17 0,30 0,35 0,30 0,35
Gipsbauplatte [kN] - - 0,26 0,37 1,00 6
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
