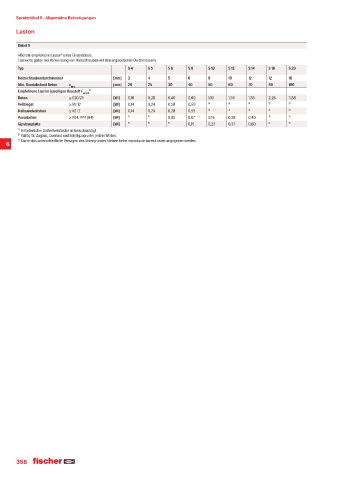

P. 358

Spreizdübel S · Allgemeine’Befestigungen

             Lasten

             Dübel S
             Höchste empfohlene Lasten¹‹ eines Einzeldübels.
             Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
             Typ                                    S 4    S 5    S 6    S 8    S 10   S 12   S 14   S 16   S 20
             Holzschraubendurchmesser          [mm]  3     4      5      6      8      10     12     12     16
             Min. Randabstand Beton  c         [mm]  20    25     30     40     50     60     70     80     100
                                min
             Empfohlene Last im jeweiligen Baustoff F empf ²˜
             Beton             ≥ C20/25        [kN]  0,16  0,28   0,40   0,60   1,10   1,50   1,85   2,26   3,88
             Vollziegel        ≥ Mz 12         [kN]  0,14  0,24   0,28   0,50   ³‹     ³‹     ³‹     ³‹     ³‹
             Kalksandvollstein  ≥ KS 12        [kN]  0,14  0,24   0,28   0,55   ³‹     ³‹     ³‹     ³‹     ³‹
             Porenbeton        ≥ PB4, PP4 (G4)  [kN]  ³‹   ³‹     0,05   0,07   0,16   0,28   0,40   ³‹     ³‹
             Gipsbauplatte                     [kN]  ³‹    ³‹     ³‹     0,15   0,23   0,37   0,60   ³‹     ³‹
             ¹‹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
             ²‹ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
             ³‹ Durch das unterschiedliche Versagen des Untergrundes können keine reproduzierbaren Lasten angegeben werden.
