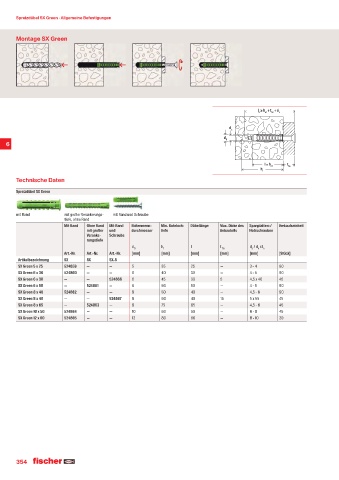

Page 354 - fischer Hauptkatalog Befestigungstechnik

Spreizdübel SX Green · Allgemeine’Befestigungen

Montage SX Green

l ≥ h + t + d
S ef fix s

d s
d
0
6

l = h ef t fix
h
1
Technische Daten
Spreizdübel SX Green

mit Rand mit großer Verankerungs- mit Rand und Schraube
tiefe, ohne Rand
Mit Rand Ohne Rand Mit Rand Bohrernenn- Min. Bohrloch- Dübellänge Max. Dicke des Spanplatten-/ Verkaufseinheit
mit großer und durchmesser tiefe Anbauteils Holzschrauben
Veranke- Schraube
rungstiefe
d h l t d / d x l
0 1 fix s s s
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung SX SX SX-S
SX Green 5 x 25 524859 — — 5 35 25 — 3 - 4 90
SX Green 6 x 30 524860 — — 6 40 30 — 4 - 5 90
SX Green 6 x 30 — — 524866 6 45 30 5 4,5 x 40 45
SX Green 6 x 50 — 524861 — 6 60 50 — 4 - 5 90
SX Green 8 x 40 524862 — — 8 50 40 — 4,5 - 6 90
SX Green 8 x 40 — — 524867 8 60 40 15 5 x 55 45
SX Green 8 x 65 — 524863 — 8 75 65 — 4,5 - 6 45
SX Green 10 x 50 524864 — — 10 60 50 — 6 - 8 45
SX Green 12 x 60 524865 — — 12 80 60 — 8 - 10 20

354
