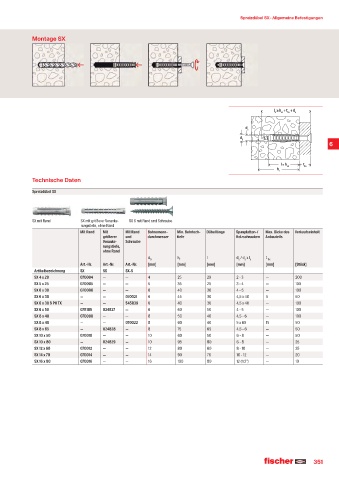

Page 351 - fischer Hauptkatalog Befestigungstechnik

Spreizdübel SX · Allgemeine’Befestigungen

Montage SX

l ≥ h + t + d
S ef fix s

d s
d
0
6

l = h ef t fix
h
1
Technische Daten
Spreizdübel SX

SX mit Rand SX mit größerer Veranke- SX S mit Rand und Schraube
rungstiefe, ohne Rand
Mit Rand Mit Mit Rand Bohrernenn- Min. Bohrloch- Dübellänge Spanplatten-/ Max. Dicke des Verkaufseinheit
größerer und durchmesser tiefe Holzschrauben Anbauteils
Veranke- Schraube
rungstiefe,
ohne Rand
d 0 h 1 l d / d x l s t fix
s
s
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung SX SX SX-S
SX 4 x 20 070004 — — 4 25 20 2 - 3 — 200
SX 5 x 25 070005 — — 5 35 25 3 - 4 — 100
SX 6 x 30 070006 — — 6 40 30 4 - 5 — 100
SX 6 x 30 — — 070021 6 45 30 4,5 x 40 5 50
SX«6 x 30 S PH TX — — 545839 6 40 30 4,5 x 40 — 100
SX 6 x 50 078185 024827 — 6 60 50 4 - 5 — 100
SX 8 x 40 070008 — — 8 50 40 4,5 - 6 — 100
SX 8 x 40 — — 070022 8 60 40 5 x 60 15 50
SX 8 x 65 — 024828 — 8 75 65 4,5 - 6 — 50
SX 10 x 50 070010 — — 10 60 50 6 - 8 — 50
SX 10 x 80 — 024829 — 10 95 80 6 - 8 — 25
SX 12 x 60 070012 — — 12 80 60 8 - 10 — 25
SX 14 x 70 070014 — — 14 90 70 10 - 12 — 20
SX 16 x 80 070016 — — 16 100 80 12 (1/2") — 10

351
