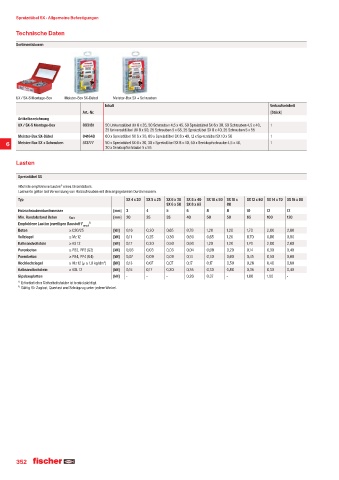

P. 352
Spreizdübel SX · AllgemeineBefestigungen
Technische Daten
Sortimentsboxen
UX / SX-S Montage-Box Meister-Box SX-Dübel Meister-Box SX + Schrauben
Inhalt Verkaufseinheit
Art.-Nr. [Stück]
Artikelbezeichnung
UX / SX-S Montage-Box 093181 50 Universalübel UX 6 x 35, 50 Schrauben 4,5 x 45, 50 Spreizdübel SX 6 x 30, 50 Schrauben 4,5 x 40, 1
25 Universaldübel UX 8 x 50, 25 Schrauben 5 x 65, 25 Spreizdübel SX 8 x 40, 25 Schrauben 5 x 55
Meister-Box SX-Dübel 041648 60 x Spreizdübel SX 6 x 30, 60 x Spreizdübel SX 8 x 40, 12 x Spreizdübel SX 10 x 50 1
6 Meister-Box SX + Schrauben 513777 50 x Spreizdübel SX 6 x 30, 30 x Spreizdübel SX 8 x 40, 50 x Senkkopfschraube 4,5 x 40, 1
30 x Senkkopfschraube 5 x 55
Lasten
Spreizdübel SX
Höchste empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ SX 4 x 20 SX 5 x 25 SX 6 x 30 SX 8 x 40 SX 10 x 50 SX 10 x SX 12 x 60 SX 14 x 70 SX 16 x 80
SX 6 x 50 SX 8 x 65 80
Holzschraubendurchmesser [mm] 3 4 5 6 8 8 10 12 12
Min. Randabstand Beton cmin [mm] 20 25 35 40 50 50 65 100 120
Empfohlene Last im jeweiligen Baustoff F ²
empf
Beton ≥ C20/25 [kN] 0,16 0,30 0,65 0,70 1,20 1,20 1,70 2,00 2,60
Vollziegel ≥ Mz 12 [kN] 0,11 0,25 0,30 0,60 0,65 1,20 0,70 0,80 0,90
Kalksandvollstein ≥ KS 12 [kN] 0,17 0,30 0,50 0,60 1,20 1,20 1,70 2,00 2,60
Porenbeton ≥ PB2, PP2 (G2) [kN] 0,03 0,03 0,03 0,04 0,09 0,20 0,14 0,30 0,40
Porenbeton ≥ PB4, PP4 (G4) [kN] 0,07 0,09 0,09 0,14 0,30 0,60 0,45 0,50 0,60
Hochlochziegel ≥ Hlz 12 (ρ ≥ 1.0 kg/dm³) [kN] 0,13 0,07 0,07 0,17 0,17 0,50 0,26 0,40 0,60
Kalksandlochstein ≥ KSL 12 [kN] 0,15 0,17 0,30 0,35 0,30 0,80 0,35 0,30 0,40
Gipsbauplatten [kN] - - - 0,26 0,37 - 1,00 1,00 -
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
