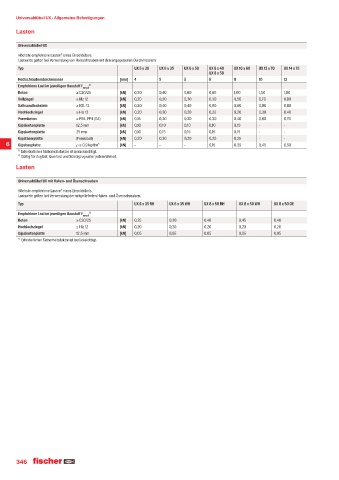

Page 346 - fischer Hauptkatalog Befestigungstechnik
P. 346
Universaldübel UX · AllgemeineBefestigungen
Lasten
Universaldübel UX
Höchste empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ UX 5 x 30 UX 6 x 35 UX 6 x 50 UX 8 x 40 UX 10 x 60 UX 12 x 70 UX 14 x 75
UX 8 x 50
Holzschraubendurchmesser [mm] 4 5 5 6 8 10 12
Empfohlene Last im jeweiligen Baustoff F empf ²
Beton ≥ C20/25 [kN] 0,30 0,40 0,60 0,60 1,00 1,50 1,80
Vollziegel ≥ Mz 12 [kN] 0,20 0,20 0,30 0,30 0,50 0,70 0,80
Kalksandlochstein ≥ KSL 12 [kN] 0,30 0,40 0,40 0,50 0,60 0,80 0,80
Hochlochziegel ≥ Hlz 12 [kN] 0,20 0,20 0,20 0,20 0,20 0,30 0,40
Porenbeton ≥ PB4, PP4 (G4) [kN] 0,15 0,20 0,20 0,30 0,40 0,60 0,70
Gipskartonplatte 12,5 mm [kN] 0,10 0,10 0,10 0,10 0,10 - -
Gipskartonplatte 25 mm [kN] 0,10 0,15 0,15 0,15 0,15 - -
Gipsfaserplatte (Fermacell) [kN] 0,20 0,20 0,20 0,20 0,25 - -
6 Gipsbauplatte ρ ≥ 0,9 kg/dm³ [kN] - - - 0,15 0,35 0,45 0,50
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
Lasten
Universaldübel UX mit Haken- und Ösenschrauben
Höchste empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung der mitgelieferten Haken- und Ösenschrauben.
Typ UX 6 x 35 RH UX 6 x 35 WH UX 8 x 50 RH UX 8 x 50 WH UX 8 x 50 OE
Empfohlene Last im jeweiligen Baustoff F empf ²
Beton ≥ C20/25 [kN] 0,25 0,30 0,40 0,45 0,40
Hochlochziegel ≥ Hlz 12 [kN] 0,20 0,20 0,20 0,20 0,20
Gipskartonplatte 12,5 mm [kN] 0,05 0,05 0,05 0,05 0,05
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
