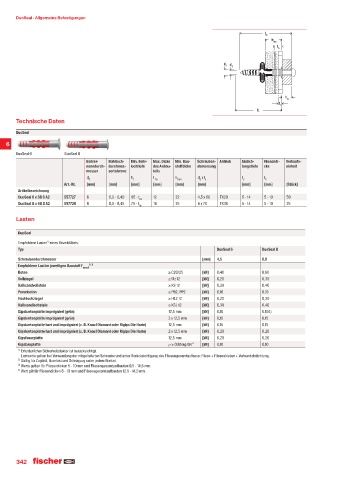

Page 342 - fischer Hauptkatalog Befestigungstechnik
P. 342
DuoSeal · AllgemeineBefestigungen
Technische Daten
DuoSeal
6
DuoSeal 6 DuoSeal 8
Bohrer- Bohrloch- Min. Bohr- Max. Dicke Min. Bau- Schrauben- Antrieb Abdich- Fliesendi- Verkaufs-
nenndurch- durchmes- lochtiefe des Anbau- stoffdicke abmessung tungstiefe cke einheit
messer sertoleranz teils
d h t h d x l t t
0 1 fix min s s v F
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
DuoSeal 6 x 38 S A2 557727 6 6,0 - 6,40 65 - t fix 12 22 4,5 x 60 TX20 5 - 14 5 - 10 50
DuoSeal 8 x 48 S A2 557728 8 8,0 - 8,45 75 - t fix 16 25 6 x 70 TX30 5 - 14 5 - 10 25
Lasten
DuoSeal
Empfohlene Lasten¹ eines Einzeldübels.
Typ DuoSeal 6 DuoSeal 8
Schraubendurchmesser [mm] 4,5 6,0
Empfohlene Last im jeweiligen Baustoff F empf ² ³
Beton ≥ C20/25 [kN] 0,40 0,60
Vollziegel ≥ Mz 12 [kN] 0,20 0,30
Kalksandvollstein ≥ KS 12 [kN] 0,30 0,40
Porenbeton ≥ PB2, PP2 [kN] 0,10 0,10
Hochlochziegel ≥ HLZ 12 [kN] 0,20 0,30
Kalksandlochstein ≥ KSL 12 [kN] 0,30 0,40
Gipskartonplatte imprägniert (grün) 12,5 mm [kN] 0,10 0,104)
Gipskartonplatte imprägniert (grün) 2 x 12,5 mm [kN] 0,15 0,15
Gipskartonplatte hart und imprägniert (z. B. Knauf Diamant oder Rigips Die Harte) 12,5 mm [kN] 0,15 0,15
Gipskartonplatte hart und imprägniert (z. B. Knauf Diamant oder Rigips Die Harte) 2 x 12,5 mm [kN] 0,20 0,20
Gipsfaserplatte 12,5 mm [kN] 0,20 0,20
Gipsbauplatte ρ ≥ 0,85 kg/dm³ [kN] 0,10 0,10
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
Lastwerte gelten bei Verwendung der mitgelieferten Schraube und unter Berücksichtigung des Fliesengesamtaufbaus: Fliese + Fliesenkleber + Verbundabdichtung.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
³ Werte gelten für Fliesendicken 5 - 10 mm und Fliesengesamtaufbauten 9,5 - 14,5 mm.
§ Wert gilt für Fliesendicken 8 - 10 mm und Fliesengesamtaufbauten 12,5 - 14,5 mm.
