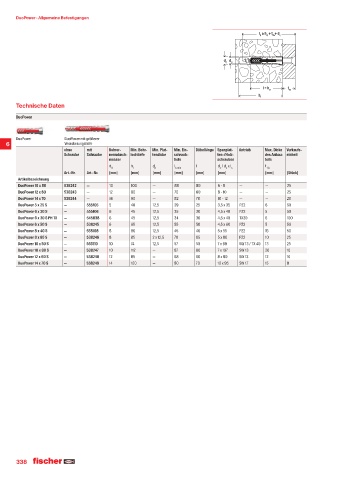

Page 338 - fischer Hauptkatalog Befestigungstechnik

DuoPower · Allgemeine’Befestigungen

l ≥ h + t + d
S ef fix s

d 0 d S

l = h ef t fix
h 1
Technische Daten

DuoPower

DuoPower DuoPower mit größerer
6 Verankerungstiefe
ohne mit Bohrer- Min. Bohr- Min. Plat- Min. Ein- Dübellänge Spanplat- Antrieb Max. Dicke Verkaufs-
Schraube Schraube nenndurch- lochtiefe tendicke schraub- ten-/Holz- des Anbau- einheit
messer tiefe schrauben teils
d 0 h 1 d p l E,min l d / d x l s t fix
s
s
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
DuoPower 10 x 80 538242 — 10 100 — 88 80 6 - 8 — — 25
DuoPower 12 x 60 538243 — 12 90 — 70 60 8 - 10 — — 25
DuoPower 14 x 70 538244 — 14 90 — 82 70 10 - 12 — — 20
DuoPower 5 x 25 S — 555105 5 40 12,5 29 25 3,5 x 35 PZ2 6 50
DuoPower 6 x 30 S — 555106 6 45 12,5 35 30 4,5 x 40 PZ2 5 50
DuoPower 6 x 30 S PH TX — 545838 6 45 12,5 34 30 4,5 x 40 TX20 6 100
DuoPower 6 x 50 S — 538245 6 65 12,5 55 50 4,5 x 60 PZ2 5 50
DuoPower 8 x 40 S — 555108 8 60 12,5 45 40 5 x 55 PZ2 15 50
DuoPower 8 x 65 S — 538246 8 85 2 x 12,5 70 65 5 x 80 PZ2 10 25
DuoPower 10 x 50 S — 555110 10 74 12,5 57 50 7 x 69 SW 13 / TX 40 13 25
DuoPower 10 x 80 S — 538247 10 112 — 87 80 7 x 107 SW 13 20 10
DuoPower 12 x 60 S — 538248 12 85 — 68 60 8 x 80 SW 13 12 10
DuoPower 14 x 70 S — 538249 14 100 — 80 70 10 x 95 SW 17 15 8

338
