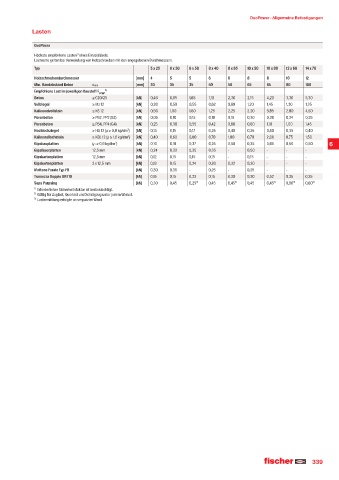

Page 339 - fischer Hauptkatalog Befestigungstechnik
P. 339
DuoPower · AllgemeineBefestigungen
Lasten
DuoPower
Höchste empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ 5 x 25 6 x 30 6 x 50 8 x 40 8 x 65 10 x 50 10 x 80 12 x 60 14 x 70
Holzschraubendurchmesser [mm] 4 5 5 6 6 8 8 10 12
Min. Randabstand Beton cmin [mm] 30 35 35 50 50 65 65 80 100
Empfohlene Last im jeweiligen Baustoff F empf ²
Beton ≥ C20/25 [kN] 0,40 0,95 1,65 1,10 2,30 2,15 4,20 3,30 5,30
Vollziegel ≥ Mz 12 [kN] 0,30 0,50 0,55 0,62 0,69 1,20 1,45 1,30 1,35
Kalksandvollstein ≥ KS 12 [kN] 0,50 1,00 1,60 1,25 2,25 2,20 3,85 2,80 4,50
Porenbeton ≥ PB2, PP2 (G2) [kN] 0,05 0,10 0,15 0,10 0,16 0,20 0,30 0,24 0,35
Porenbeton ≥ PB4, PP4 (G4) [kN] 0,25 0,38 0,55 0,42 0,60 0,60 1,10 1,00 1,45
Hochlochziegel ≥ Hlz 12 (ρ ≥ 0,9 kg/dm³) [kN] 0,13 0,15 0,17 0,25 0,40 0,25 0,40 0,35 0,40
Kalksandlochstein ≥ KSL 12 (ρ ≥ 1,6 kg/dm³) [kN] 0,40 0,60 0,60 0,70 1,00 0,70 2,00 0,75 1,50
Gipsbauplatten (ρ ≥ 0,9 kg/dm³) [kN] 0,10 0,18 0,37 0,25 0,50 0,35 0,65 0,50 0,50 6
Gipsfaserplatten 12,5 mm [kN] 0,24 0,33 0,35 0,35 - 0,50 - - -
Gipskartonplatten 12,5 mm [kN] 0,12 0,15 0,15 0,15 - 0,15 - - -
Gipskartonplatten 2 x 12,5 mm [kN] 0,13 0,15 0,24 0,20 0,32 0,30 - - -
Mattone Forato Typ F8 [kN] 0,30 0,30 - 0,25 - 0,25 - - -
Tramezza Doppio UNI 19 [kN] 0,15 0,15 0,23 0,15 0,30 0,20 0,52 0,35 0,35
Sepa Parpaing [kN] 0,30 0,45 0,25³ 0,45 0,45³ 0,45 0,45³ 0,60³ 0,60³
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
³ Lastermittlung erfolgte an verputzter Wand.
