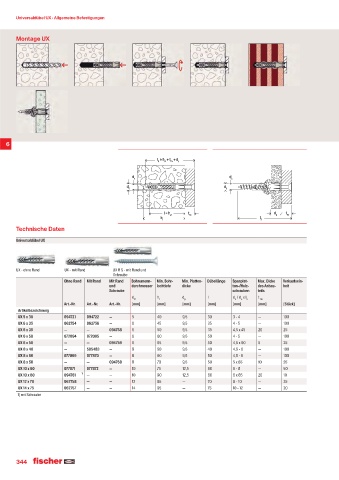

Universaldübel UX · Allgemeine’Befestigungen

Montage UX

6

l ≥ h + t + d
S ef fix s

d s d s
d 0 d 0

l = h ef t fix d p t fix
h 1 l S

Technische Daten
Universaldübel UX

UX - ohne Rand UX - mit Rand UX R S - mit Rand und
Schraube
Ohne Rand Mit Rand Mit Rand Bohrernenn- Min. Bohr- Min. Platten- Dübellänge Spanplat- Max. Dicke Verkaufsein-
und durchmesser lochtiefe dicke ten-/Holz- des Anbau- heit
Schraube schrauben teils
d 0 h 1 d p l d / d x l s t fix
s
s
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
UX 5 x 30 094721 094722 — 5 40 9,5 30 3 - 4 — 100
UX 6 x 35 062754 062756 — 6 45 9,5 35 4 - 5 — 100
UX 6 x 35 — — 094758 6 50 9,5 35 4,5 x 45 20 25
UX 6 x 50 072094 072095 — 6 60 9,5 50 4 - 5 — 100
UX 6 x 50 — — 094759 6 65 9,5 50 4,5 x 60 5 25
UX 8 x 40 — 505483 — 8 50 9,5 40 4,5 - 6 — 100
UX 8 x 50 077869 077870 — 8 60 9,5 50 4,5 - 6 — 100
UX 8 x 50 — — 094760 8 70 9,5 50 5 x 65 10 25
UX 10 x 60 077871 077872 — 10 75 12,5 60 6 - 8 — 50
UX 10 x 60 094761 ¹‹ — — 10 90 12,5 60 6 x 85 20 10
UX 12 x 70 062758 — — 12 85 — 70 8 - 10 — 25
UX 14 x 75 062757 — — 14 95 — 75 10 - 12 — 20
1) mit Schraube
