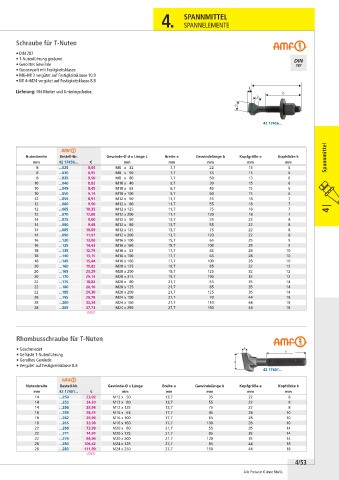

Page 287 - WS Werkzeuge 2026

4. SPANNMITTEL

SPANNELEMENTE

Schraube für T-Nuten

• DIN 787
• T-Nutenführung geräumt
• Gerolltes Gewinde
• Gestempelt mit Festigkeitsklasse
• M6–M12 vergütet auf Festigkeitsklasse 10.9
• M14–M24 vergütet auf Festigkeitsklasse 8.8

Lieferung: Mit Mutter und Unterlegscheibe.

42 17456...

Nutenbreite Bestell-Nr. Gewinde-Ø d x Länge L Breite a Gewindelänge b Kopfgröße e Kopfdicke k Spannmittel
mm 42 17456... € mm mm mm mm mm
8 ...025 8,64 M8 x 32 7,7 22 13 6
8 ...030 8,95 M8 x 50 7,7 35 13 6
8 ...035 9,50 M8 x 80 7,7 50 13 6
10 ...040 8,82 M10 x 40 9,7 30 15 6
10 ...045 8,45 M10 x 63 9,7 45 15 6
10 ...050 9,14 M10 x 100 9,7 60 15 6
12 ...055 8,91 M12 x 50 11,7 35 18 7
12 ...060 9,50 M12 x 80 11,7 55 18 7
12 ...065 10,32 M12 x 125 11,7 75 18 7 4 |
12 ...070 12,88 M12 x 200 11,7 120 18 7
14 ...075 9,00 M12 x 50 13,7 35 22 8
14 ...080 9,68 M12 x 80 13,7 55 22 8
14 ...085 10,69 M12 x 125 13,7 75 22 8
14 ...090 11,97 M12 x 200 13,7 120 22 8
16 ...120 13,06 M16 x 100 15,7 65 25 9
16 ...125 14,43 M16 x 160 15,7 100 25 9
18 ...135 12,79 M16 x 63 17,7 45 28 10
18 ...140 13,15 M16 x 100 17,7 65 28 10
18 ...145 15,44 M16 x 160 17,7 100 28 10
20 ...160 19,82 M20 x 125 19,7 85 32 12
20 ...165 23,29 M20 x 200 19,7 125 32 12
20 ...170 29,14 M20 x 315 19,7 190 32 12
22 ...175 18,82 M20 x 80 21,7 55 35 14
22 ...180 20,10 M20 x 125 21,7 85 35 14
22 ...185 24,30 M20 x 200 21,7 125 35 14
28 ...195 28,78 M24 x 100 27,7 70 44 18
28 ...200 32,34 M24 x 160 27,7 110 44 18
28 ...205 37,73 M24 x 250 27,7 150 44 18
(083)

Rhombusschraube für T-Nuten

• Geschmiedet k b
• Gefräste T-Nutenführung
• Gerolltes Gewinde e
• Vergütet auf Festigkeitsklasse 8.8
42 17401...

Nutenbreite Bestell-Nr. Gewinde-Ø x Länge Breite a Gewindelänge b Kopfgröße e Kopfdicke k
mm 42 17401... € mm mm mm mm mm
14 ...250 23,02 M12 x 50 13,7 35 22 8
14 ...253 24,30 M12 x 80 13,7 55 22 8
14 ...256 25,94 M12 x 125 13,7 75 22 8
18 ...259 28,41 M16 x 63 17,7 45 28 10
18 ...262 29,96 M16 x 100 17,7 65 28 10
18 ...265 33,98 M16 x 160 17,7 100 28 10
22 ...268 73,99 M20 x 80 21,7 55 35 14
22 ...271 74,91 M20 x 125 21,7 85 35 14
22 ...274 84,96 M20 x 200 21,7 120 35 14
28 ...280 106,42 M24 x 125 27,7 85 44 18
28 ...283 111,90 M24 x 250 27,7 150 44 18
(083)
4/53

Alle Preise in € ohne MwSt.
