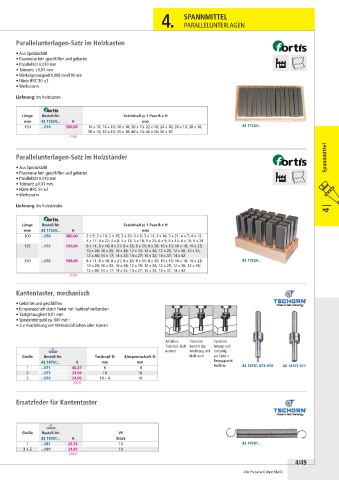

4. SPANNMITTEL

PARALLELUNTERLAGEN

Parallelunterlagen-Satz im Holzkasten

• Aus Spezialstahl
• Paarweise fein geschliffen und gehärtet
• Parallelität 0,010 mm
• Toleranz ±0,01 mm
• Winkelgenauigkeit 0,008 mm/100 mm
• Härte HRC 50 ±2
• Werksnorm

Lieferung: Im Holzkasten.

Länge Bestell-Nr. Satzinhalt je 1 Paar B x H
mm 42 17224... € mm
150 ...010 580,00 14 x 10; 16 x 10; 18 x 10; 20 x 10; 22 x 10; 24 x 10; 26 x 10; 28 x 10; 42 17224...
30 x 10; 32 x 10; 35 x 10; 40 x 10; 45 x 10; 50 x 10
(156)
Spannmittel

Parallelunterlagen-Satz im Holzständer
• Aus Spezialstahl
• Paarweise fein geschliffen und gehärtet
• Parallelität 0,010 mm
• Toleranz ±0,01 mm
• Härte HRC 50 ±2
• Werksnorm
Lieferung: Im Holzständer.
4 |

Länge Bestell-Nr. Satzinhalt je 1 Paar B x H
mm 42 17224... € mm
100 ...050 380,00 2 x 5; 2 x 10; 2 x 15; 2 x 20; 3 x 6; 3 x 11; 3 x 16; 3 x 21; 4 x 7; 4 x 12;
4 x 17; 4 x 22; 5 x 8; 5 x 13; 5 x 18; 5 x 23; 6 x 9; 6 x 14; 6 x 19; 6 x 24
125 ...053 520,00 8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23;
10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35;
12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42
150 ...056 598,00 8 x 11; 8 x 16; 8 x 21; 8 x 26; 8 x 31; 8 x 36; 10 x 13; 10 x 18; 10 x 23; 42 17224...
10 x 28; 10 x 33; 10 x 38; 12 x 15; 12 x 20; 12 x 25; 12 x 30; 12 x 35;
12 x 40; 14 x 17; 14 x 22; 14 x 27; 14 x 32; 14 x 37; 14 x 42
(156)

Kantentaster, mechanisch

• Gehärtet und geschliffen
• Einspannschaft durch Feder mit Tastkopf verbunden
• Tastgenauigkeit 0,01 mm
• Spindeldrehzahl ca. 600 min -1
• Zur Ausrichtung von Werkstückflächen oder Kanten

Anfahren, Taststück Taststück
Taststück läuft berührt das bewegt sich
unrund Werkzeug und ruckartig
Größe Bestell-Nr. Tastkopf-Ø Einspannschaft-Ø läuft rund zur Seite =
42 14701... € mm mm Bezugspunkt/
1 ...071 40,27 6 6 Nulllinie 42 14701 073–076 42 14701 071
3 ...073 24,06 10 10
5 ...076 24,06 10 + 4 10
(064)

Ersatzfeder für Kantentaster

Größe Bestell-Nr. VE
42 14701... € Stück
1 ...081 25,53 10 42 14701...
3 + 5 ...084 24,83 10
(064)
4/49
