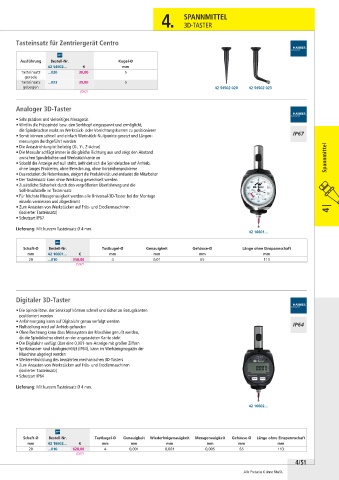

4. SPANNMITTEL

3D-TASTER

Tasteinsatz für Zentriergerät Centro

Ausführung Bestell-Nr. Kugel-Ø
42 54502... € mm
Tasteinsatz ...020 30,00 5
gerade
Tasteinsatz ...023 39,00 5
gebogen 42 54502 020 42 54502 023
(597)

Analoger 3D-Taster

• Sehr präzises und vielseitiges Messgerät
• Wird in die Frässpindel bzw. den Senkkopf eingespannt und ermöglicht,
die Spindelachse exakt an Werkstück- oder Vorrichtungskanten zu positionieren
• Somit können schnell und einfach Werkstück-Nullpunkte gesetzt und Längen-
messungen durchgeführt werden
• Die Antastrichtung ist beliebig (X-, Y-, Z-Achse)
• Die Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstand
zwischen Spindelachse und Werkstückkante an Spannmittel
• Sobald die Anzeige auf null steht, befindet sich die Spindelachse auf Anhieb,
ohne langes Probieren, ohne Berechnung, ohne Vorzeichenprobleme
• Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter
• Der Tasteinsatz kann ohne Werkzeug gewechselt werden
• Zusätzliche Sicherheit durch den vergrößerten Überfahrweg und die
Soll-Bruchstelle im Tasteinsatz
• Für höchste Messgenauigkeit werden alle Universal-3D-Taster bei der Montage
einzeln vermessen und abgestimmt
• Zum Antasten von Werkstücken auf Fräs- und Erodiermaschinen 4 |
(isolierter Tasteinsatz)
• Schutzart IP67

Lieferung: Mit kurzem Tasteinsatz Ø 4 mm.
42 16601...

Schaft-Ø Bestell-Nr. Tastkugel-Ø Genauigkeit Gehäuse-Ø Länge ohne Einspannschaft
mm 42 16601... € mm mm mm mm
20 ...010 358,00 4 0,01 65 113
(597)

Digitaler 3D-Taster

• Die Spindel bzw. der Senkkopf können schnell und sicher an Bezugskanten
positioniert werden
• Anfahrvorgang kann auf Digitaluhr genau verfolgt werden
• Nullstellung wird auf Anhieb gefunden
• Ohne Rechnung kann dass Messsystem der Maschine genullt werden,
da die Spindelachse direkt an der angetasteten Kante steht
• Die Digitaluhr verfügt über eine 0,001-mm-Anzeige mit großen Ziffern
• Spritzwasser- und staubgeschützt (IP64), kann im Werkzeugmagazin der
Maschine abgelegt werden
• Weiterentwicklung des bewährten mechanischen 3D-Tasters
• Zum Antasten von Werkstücken auf Fräs- und Erodiermaschinen
(isolierter Tasteinsatz)
• Schutzart IP64
Lieferung: Mit kurzem Tasteinsatz Ø 4 mm.

42 16602...

Schaft-Ø Bestell-Nr. Tastkugel-Ø Genauigkeit Wiederholgenauigkeit Messgenauigkeit Gehäuse-Ø Länge ohne Einspannschaft
mm 42 16602... € mm mm mm mm mm mm
20 ...010 628,00 4 0,001 0,001 0,005 65 113
(597)
4/51

Alle Preise in € ohne MwSt.
