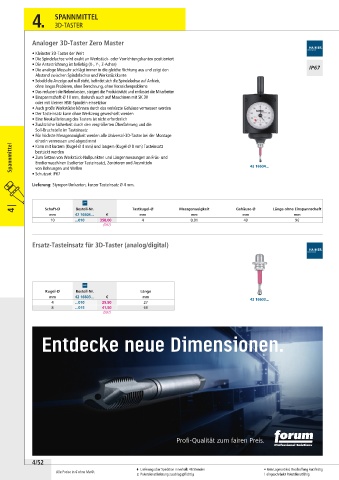

Page 286 - WS Werkzeuge 2026

4. SPANNMITTEL

3D-TASTER

Analoger 3D-Taster Zero Master

• Kleinster 3D-Taster der Welt
• Die Spindelachse wird exakt an Werkstück- oder Vorrichtungskanten positioniert
• Die Antastrichtung ist beliebig (X-, Y-, Z-Achse)
• Die analoge Messuhr schlägt immer in die gleiche Richtung aus und zeigt den
Abstand zwischen Spindelachse und Werkstückkante
• Sobald die Anzeige auf null steht, befindet sich die Spindelachse auf Anhieb,
ohne langes Probieren, ohne Berechnung, ohne Vorzeichenprobleme
• Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter
• Einspannschaft-Ø 10 mm, dadurch auch auf Maschinen mit SK 30
oder mit kleinen HSK-Spindeln einsetzbar
• Auch große Werkstücke können durch das verkürzte Gehäuse vermessen werden
• Der Tasteinsatz kann ohne Werkzeug gewechselt werden
• Eine Neukalibrierung des Tasters ist nicht erforderlich
• Zusätzliche Sicherheit durch den vergrößerten Überfahrweg und die
Soll-Bruchstelle im Tasteinsatz
• Für höchste Messgenauigkeit werden alle Universal-3D-Taster bei der Montage
einzeln vermessen und abgestimmt
Spannmittel • Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und
• Kann mit kurzem (Kugel-Ø 4 mm) und langem (Kugel-Ø 8 mm) Tast einsatz
bestückt werden
Erodiermaschinen (isolierter Tasteinsatz), Zentrieren und Ausmitteln
von Bohrungen und Wellen
• Schutzart IP67 42 16604...
Lieferung: Styropor-Umkarton, kurzer Tasteinsatz Ø 4 mm.

4 | Schaft-Ø Bestell-Nr. Tastkugel-Ø Messgenauigkeit Gehäuse-Ø Länge ohne Einspannschaft
mm 42 16604... € mm mm mm mm
10 ...010 358,00 4 0,01 49 96
(597)

Ersatz-Tasteinsatz für 3D-Taster (analog/digital)

Kugel-Ø Bestell-Nr. Länge
mm 42 16603... € mm 42 16603...
4 ...010 25,50 27
41,50
...015
8
B 180 mm H 80 mm 69
(597)
