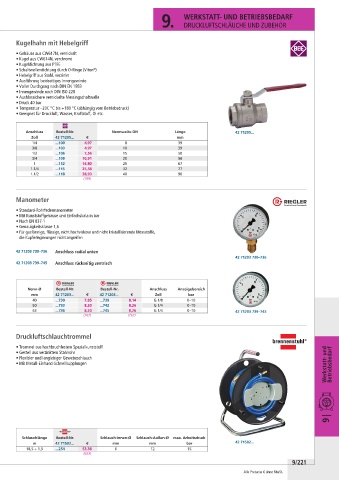

Page 1541 - WS Werkzeuge 2026

9. WERKSTATT- UND BETRIEBSBEDARF

DRUCKLUFTSCHLÄUCHE UND ZUBEHÖR

Kugelhahn mit Hebelgriff

• Gehäuse aus CW617N, vernickelt
• Kugel aus CW614N, verchromt
• Kugeldichtung aus PTFE
• Schaltwellendichtung durch O-Ringe (Viton )
®
• Hebelgriff aus Stahl, verzinkt
• Ausführung beidseitiges Innengewinde
• Voller Durchgang nach DIN EN 1983
• Innengewinde nach DIN ISO 228
• Ausblassichere vernickelte Messingschaltwelle
• Druck 40 bar
• Temperatur –20C °C bis +180 °C (abhängig vom Betriebsdruck)
• Geeignet für Druckluft, Wasser, Kraftstoff, Öl etc.

Anschluss Bestell-Nr. Nennweite DN Länge 42 71205...
Zoll 42 71205... € mm
1/4 ...100 4,97 8 39
3/8 ...103 4,97 10 39
1/2 ...106 7,56 15 50
3/4 ...109 10,91 20 56
1 ...112 16,80 25 67
1.1/4 ...115 25,58 32 77
1.1/2 ...118 38,93 40 90
(769)

Manometer

• Standard-Rohrfedermanometer
• Mit Kunststoffgehäuse und Einfachskala in bar
• Nach EN 837-1
• Genauigkeitsklasse 1,6
• Für gasförmige, flüssige, nicht hochviskose und nicht kristallisierende Messstoffe,
die Kupferlegierungen nicht angreifen

42 71203 730–736 Anschluss radial unten
42 71203 730–736
42 71203 739–745 Anschluss rückseitig zentrisch

Nenn-Ø Bestell-Nr. Bestell-Nr. Anschluss Anzeigebereich
mm 42 71203... € 42 71203... € Zoll bar
40 ...730 7,85 ...739 8,14 G 1/8 0– 10
50 ...733 8,20 ...742 8,26 G 1/4 0– 10
63 ...736 8,20 ...745 8,26 G 1/4 0– 10 42 71203 739–745
(767) (767)

Druckluftschlauchtrommel

• Trommel aus hochbruchfestem Spezialkunststoff
Werkstatt- und Betriebsbedarf
• Gestell aus verzinktem Stahlrohr
• Flexibler und langlebiger Gewebeschlauch
• Mit Metall-Einhand-Schnellkupplungen

9 |

Schlauchlänge Bestell-Nr. Schlauch-Innen-Ø Schlauch-Außen-Ø max. Arbeitsdruck
m 42 71502... € mm mm bar 42 71502...
18,5 + 1,5 ...254 53,38 6 12 15
(653)
9/221

Alle Preise in € ohne MwSt.
