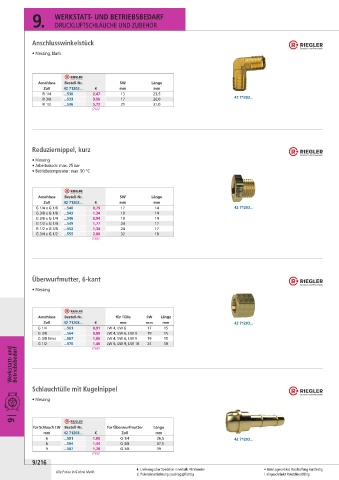

Page 1536 - WS Werkzeuge 2026

9. WERKSTATT- UND BETRIEBSBEDARF

DRUCKLUFTSCHLÄUCHE UND ZUBEHÖR

Anschlusswinkelstück

• Messing, blank

Anschluss Bestell-Nr. SW Länge
Zoll 42 71203... € mm mm
R 1/4 ...530 2,47 13 23,5
R 3/8 ...533 3,56 17 26,0 42 71203...
R 1/2 ...536 5,72 21 31,0
(768)

Reduziernippel, kurz
• Messing
• Arbeitsdruck: max. 25 bar
• Betriebstemperatur: max. 90 °C

Anschluss Bestell-Nr. SW Länge
Zoll 42 71203... € mm mm
G 1/4 x G 1/8 ...540 0,79 17 14 42 71203...
G 3/8 x G 1/8 ...543 1,34 19 14
G 3/8 x G 1/4 ...546 0,94 19 14
G 1/2 x G 1/4 ...549 1,77 24 17
G 1/2 x G 3/8 ...552 1,34 24 17
G 3/4 x G 1/2 ...555 2,80 32 18
(768)

Überwurfmutter, 6-kant

• Messing

Anschluss Bestell-Nr. für Tülle SW Länge
Zoll 42 71203... € mm mm mm 42 71203...
G 1/4 ...561 0,91 LW 4, LW 6 17 15
G 3/8 ...564 0,88 LW 4, LW 6, LW 9 19 15
G 3/8 links ...567 1,06 LW 4, LW 6, LW 9 19 15
1,46
G 1/2 ...570 (768) LW 6, LW 9, LW 10 24 18
Werkstatt- und Betriebsbedarf

Schlauchtülle mit Kugelnippel

• Messing

9 |
für Schlauch LW Bestell-Nr. für Überwurfmutter Länge
mm 42 71203... € Zoll mm
6 ...581 1,00 G 1/4 36,5 42 71203...
6 ...584 1,34 G 3/8 37,5
9 ...587 1,28 G 3/8 39
(768)
9/216
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
