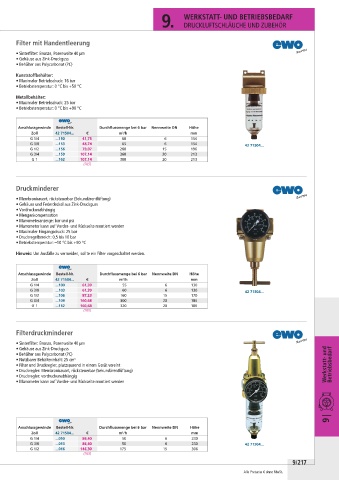

9. WERKSTATT- UND BETRIEBSBEDARF

DRUCKLUFTSCHLÄUCHE UND ZUBEHÖR

Filter mit Handentleerung

• Sinterfilter: Bronze, Porenweite 40 µm
• Gehäuse aus Zink-Druckguss
• Behälter aus Polycarbonat (PC)
Kunststoffbehälter:
• Maximaler Betriebsdruck: 16 bar
• Betriebstemperatur: 0 °C bis +50 °C

Metallbehälter:
• Maximaler Betriebsdruck: 25 bar
• Betriebstemperatur: 0 °C bis +90 °C

Anschlussgewinde Bestell-Nr. Durchflussmenge bei 6 bar Nennweite DN Höhe
Zoll 42 71504... € m 3 /h mm
G 1/4 ...150 41,75 60 6 154
G 3/8 ...153 48,74 65 6 154 42 71504...
G 1/2 ...156 79,07 280 15 196
G 3/4 ...159 107,14 360 20 213
G 1 ...162 107,14 380 20 213
(765)

Druckminderer

• Membranbauart, rücksteuerbar (Sekundärentlüftung)
• Gehäuse und Federdeckel aus Zink-Druckguss
• Vordruckunabhängig
• Mengenkompensation
• Manometeranzeige: bar und psi
• Manometer kann auf Vorder- und Rückseite montiert werden
• Maximaler Eingangsdruck: 25 bar
• Druckregelbereich: 0,5 bis 10 bar
• Betriebstemperatur: –10 °C bis +90 °C
Hinweis: Um Ausfälle zu vermeiden, sollte ein Filter vorgeschaltet werden.

Anschlussgewinde Bestell-Nr. Durchflussmenge bei 6 bar Nennweite DN Höhe
Zoll 42 71504... € m 3 /h mm
G 1/4 ...100 61,39 55 6 130
G 3/8 ...103 61,39 60 6 130 42 71504...
G 1/2 ...106 87,23 160 15 170
G 3/4 ...109 160,68 300 20 186
G 1 ...112 160,68 320 20 186
(765)

Filterdruckminderer

• Sinterfilter: Bronze, Porenweite 40 µm
• Gehäuse aus Zink-Druckguss
• Behälter aus Polycarbonat (PC)
• Nutzbarer Behälterinhalt: 25 cm 3
• Filter und Druckregler, platzsparend in einem Gerät vereint Werkstatt- und Betriebsbedarf
• Druckregler: Membranbauart, rücksteuerbar (Sekundärentlüftung)
• Druckregler: vordruckunabhängig
• Manometer kann auf Vorder- und Rückseite montiert werden

9 |
Anschlussgewinde Bestell-Nr. Durchflussmenge bei 6 bar Nennweite DN Höhe
Zoll 42 71504... € m 3 /h mm
G 1/4 ...010 86,40 50 6 230
G 3/8 ...013 86,40 50 6 230 42 71504...
G 1/2 ...016 146,30 175 15 306
(765)
9/217

Alle Preise in € ohne MwSt.
