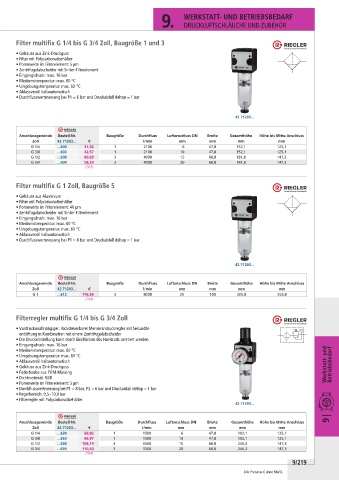

Page 1539 - WS Werkzeuge 2026

9. WERKSTATT- UND BETRIEBSBEDARF

DRUCKLUFTSCHLÄUCHE UND ZUBEHÖR

Filter multifix G 1/4 bis G 3/4 Zoll, Baugröße 1 und 3

• Gehäuse aus Zink-Druckguss
• Filter mit Polycarbonatbehälter
• Porenweite im Filterelement: 5 µm
• Zentrifugalabscheider mit Sinter-Filterelement
• Eingangsdruck: max. 16 bar
• Mediumstemperatur: max. 60 °C
• Umgebungstemperatur: max. 60 °C
• Ablassventil halbautomatisch
• Durchflusswertmessung bei P1 = 6 bar und Druckabfall deltap = 1 bar

42 71203...

Anschlussgewinde Bestell-Nr. Baugröße Durchfluss Luftanschluss DN Breite Gesamthöhe Höhe bis Mitte Anschluss
Zoll 42 71203... € l/min mm mm mm mm
G 1/4 ...600 31,92 1 2100 6 47,8 152,1 125,1
G 3/8 ...603 32,57 1 2100 10 47,8 152,1 125,1
G 1/2 ...606 60,63 3 4000 15 68,8 181,8 147,3
G 3/4 ...609 58,33 3 4000 20 68,8 181,8 147,3
(764)

Filter multifix G 1 Zoll, Baugröße 5
• Gehäuse aus Aluminium
• Filter mit Polycarbonatbehälter
• Porenweite im Filterelement: 40 µm
• Zentrifugalabscheider mit Sinter-Filterelement
• Eingangsdruck: max. 16 bar
• Mediumstemperatur: max. 60 °C
• Umgebungstemperatur: max. 60 °C
• Ablassventil halbautomatisch
• Durchflusswertmessung bei P1 = 6 bar und Druckabfall deltap = 1 bar

42 71203...

Anschlussgewinde Bestell-Nr. Baugröße Durchfluss Luftanschluss DN Breite Gesamthöhe Höhe bis Mitte Anschluss
Zoll 42 71203... € l/min mm mm mm mm
G 1 ...612 176,34 5 8000 25 100 305,8 253,8
(764)

Filterregler multifix G 1/4 bis G 3/4 Zoll
• Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit Sekundär-
entlüftung in Kombination mit einem Zentrifugalabscheider
• Die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden
• Eingangsdruck: max. 16 bar
• Mediumstemperatur: max. 60 °C
• Umgebungstemperatur: max. 60 °C
• Ablassventil halbautomatisch
• Gehäuse aus Zink-Druckguss Werkstatt- und Betriebsbedarf
• Federhaube aus POM-Messing
• Dichtmaterial: NBR
• Porenweite im Filterelement: 5 µm
• Durchflusswertmessung bei P1 = 8 bar, P2 = 6 bar und Druckabfall deltap = 1 bar
• Regelbereich: 0,5–10,0 bar
• Filterregler mit Polycarbonatbehälter
42 71203...

9 |
Anschlussgewinde Bestell-Nr. Baugröße Durchfluss Luftanschluss DN Breite Gesamthöhe Höhe bis Mitte Anschluss
Zoll 42 71203... € l/min mm mm mm mm
G 1/4 ...630 68,82 1 1500 6 47,8 192,1 125,1
G 3/8 ...633 66,97 1 1500 10 47,8 192,1 125,1
G 1/2 ...636 106,19 3 3500 15 68,8 246,3 147,3
G 3/4 ...639 110,50 3 3500 20 68,8 246,3 147,3
(764)
9/219

Alle Preise in € ohne MwSt.
