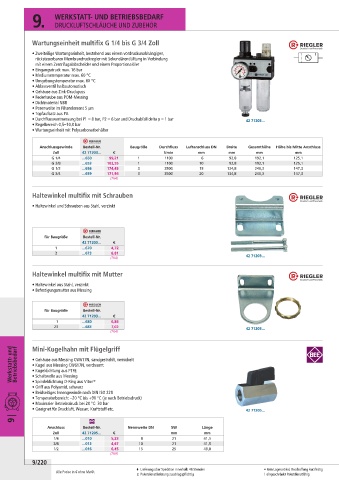

Page 1540 - WS Werkzeuge 2026

9. WERKSTATT- UND BETRIEBSBEDARF

DRUCKLUFTSCHLÄUCHE UND ZUBEHÖR

Wartungseinheit multifix G 1/4 bis G 3/4 Zoll

• Zweiteilige Wartungseinheit, bestehend aus einem vordruckunabhängigen,
rücksteuerbaren Membrandruckregler mit Sekundärentlüftung in Verbindung
mit einem Zentrifugalabscheider und einem Proportionalöler
• Eingangsdruck max. 16 bar
• Mediumstemperatur max. 60 °C
• Umgebungstemperatur max. 60 °C
• Ablassventil halbautomatisch
• Gehäuse aus Zink-Druckguss
• Federhaube aus POM-Messing
• Dichtmaterial NBR
• Porenweite im Filterelement 5 µm
• Topfaufsatz aus PA
• Durchflusswertmessung bei P1 = 8 bar, P2 = 6 bar und Druckabfall delta p = 1 bar 42 71203...
• Regelbereich 0,5–10,0 bar
• Wartungseinheit mit Polycarbonatbehälter

Anschlussgewinde Bestell-Nr. Baugröße Durchfluss Luftanschluss DN Breite Gesamthöhe Höhe bis Mitte Anschluss
Zoll 42 71203... € l/min mm mm mm mm
G 1/4 ...650 99,21 1 1100 6 92,8 192,1 125,1
G 3/8 ...653 102,55 1 1100 10 92,8 192,1 125,1
G 1/2 ...656 174,45 3 3500 15 134,8 246,3 147,3
G 3/4 ...659 171,94 3 3500 20 134,8 246,3 147,3
(764)

Haltewinkel multifix mit Schrauben
• Haltewinkel und Schrauben aus Stahl, verzinkt

für Baugröße Bestell-Nr.
42 71203... €
1 ...670 4,72
3 ...673 6,81
(764) 42 71203...

Haltewinkel multifix mit Mutter

• Haltewinkel aus Stahl, verzinkt
• Befestigungsmutter aus Messing

für Baugröße Bestell-Nr.
42 71203... €
1 ...680 6,86
23 ...683 7,02 42 71203...
(764)

Werkstatt- und Betriebsbedarf Mini-Kugelhahn mit Flügelgriff
• Gehäuse aus Messing CW617N, sandgestrahlt, vernickelt
• Kugel aus Messing CW617N, verchromt
• Kugeldichtung aus PTFE
• Schaltwelle aus Messing
• Spindeldichtung O-Ring aus Viton
• Griff aus Polyamid, schwarz ®
• Beidseitiges Innengewinde nach DIN ISO 228
• Temperaturbereich: –20 °C bis +90 °C (je nach Betriebsdruck)
• Maximaler Betriebsdruck bei 20 °C: 30 bar
• Geeignet für Druckluft, Wasser, Kraftstoff etc. 42 71205...
9 |
Anschluss Bestell-Nr. Nennweite DN SW Länge
Zoll 42 71205... € mm mm
1/4 ...010 5,23 8 21 41,5
3/8 ...013 4,67 10 21 41,5
1/2 ...016 6,45 15 25 49,0
(769)
