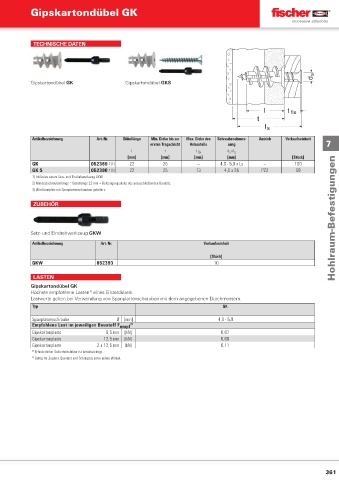

Page 360 - fischer Hauptkatalog Befestigungstechnik

Gipskartondübel GK

TECHNISCHE DATEN

Gipskartondübel GK Gipskartondübel GKS

Artikelbezeichnung Art.-Nr. Dübellänge Min. Dicke bis zur Max. Dicke des Schraubenabmes- Antrieb Verkaufseinheit
ersten Tragschicht Anbauteils sung 7
l t t fi x d x l
s s
[mm] [mm] [mm] [mm] [Stück]
GK 052389 1)2) 22 25 — 4,0 - 5,0 x Ls — 100
GK S 052390 1)3) 22 25 13 4,5 x 35 PZ2 50
1) Inklusive einem Setz- und Eindrehwerkzeug GKW.
2) Mindestschraubenlänge = Dübellänge 22 mm + Befestigungsdicke des anzuschließenden Bauteils.
3) Wird komplett mit Spanplattenschrauben geliefert.
ZUBEHÖR

Setz- und Eindrehwerkzeug GKW Hohlraum-Befestigungen
Artikelbezeichnung Art.-Nr. Verkaufseinheit

[Stück]
GKW 052393 10

LASTEN
Gipskartondübel GK
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von Spanplattenschrauben mit dem angegebenen Durchmessern.
Typ GK

Spanplattenschraube Ø [mm] 4,0 - 5,0
Empfohlene Last im jeweiligen Baustoff F empf 2)
Gipskartonplatte 9,5 mm [kN] 0,07
Gipskartonplatte 12,5 mm [kN] 0,08
Gipskartonplatte 2 x 12,5 mm [kN] 0,11
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
