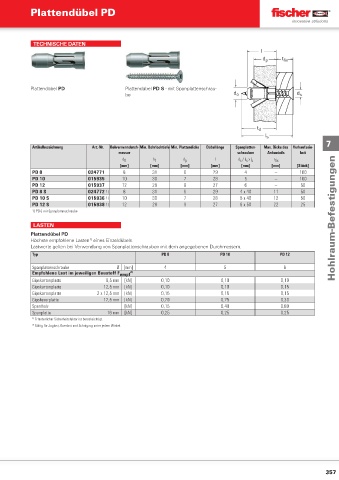

Page 356 - fischer Hauptkatalog Befestigungstechnik

Plattendübel PD

TECHNISCHE DATEN

Plattendübel PD Plattendübel PD S - mit Spanplattenschrau-
be

7
Artikelbezeichnung Art.-Nr. Bohrernenndurch- Min. Bohrlochtiefe Min. Plattendicke Dübellänge Spanplatten- Max. Dicke des Verkaufsein-
messer schrauben Anbauteils heit
d 0 h 1 d p l d / d x l t fi x
s s
s
[mm] [mm] [mm] [mm] [mm] [mm] [Stück]
PD 8 024771 8 31 6 29 4 — 100
PD 10 015935 10 30 7 28 5 — 100
PD 12 015937 12 29 9 27 6 — 50
PD 8 S 024772 1) 8 31 6 29 4 x 40 11 50
PD 10 S 015936 1) 10 30 7 28 5 x 40 12 50
PD 12 S 015938 1) 12 29 9 27 6 x 50 22 25
1) PD-S mit Spanplattenschraube

LASTEN Hohlraum-Befestigungen
Plattendübel PD
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von Spanplattenschrauben mit dem angegebenen Durchmessern.
Typ PD 8 PD 10 PD 12
Spanplattenschraube Ø [mm] 4 5 6
Empfohlene Last im jeweiligen Baustoff F empf 2)
Gipskartonplatte 9,5 mm [kN] 0,10 0,10 0,10
Gipskartonplatte 12,5 mm [kN] 0,10 0,10 0,15
Gipskartonplatte 2 x 12,5 mm [kN] 0,15 0,15 0,15
Gipsfaserplatte 12,5 mm [kN] 0,20 0,25 0,30
Sperrholz [kN] 0,15 0,40 0,80
Spanplatte 16 mm [kN] 0,25 0,25 0,25
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
