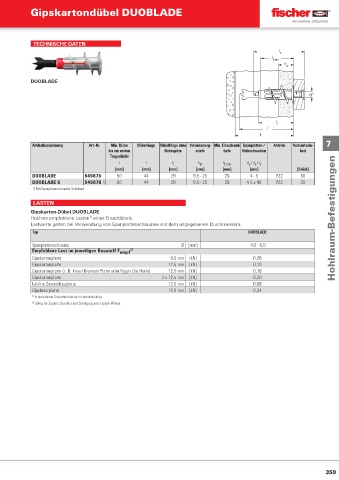

Page 358 - fischer Hauptkatalog Befestigungstechnik

Gipskartondübel DUOBLADE

TECHNISCHE DATEN
l
S
l
E,min
h
ef
DUOBLADE

d S

l
1
l
t
7
Artikelbezeichnung Art.-Nr. Min. Dicke Dübellänge Dübellänge ohne Verankerung- Min. Einschraub- Spanplatten-/ Antrieb Verkaufsein-
bis zur ersten Bohrspitze stiefe tiefe Holzschrauben heit
Tragschicht
t l l 1 h ef l E,min d / d x l
s
s s
[mm] [mm] [mm] [mm] [mm] [mm] [Stück]
DUOBLADE 545675 50 44 29 9,5 - 25 28 4 - 5 PZ2 50
DUOBLADE S 545676 1) 50 44 29 9,5 - 25 28 4,5 x 40 PZ2 25
1) Mit Spanplattenschraube Senkkopf.
LASTEN
Gipskarton-Dübel DUOBLADE
Höchste empfohlene Lasten eines Einzeldübels. Hohlraum-Befestigungen
1)
Lastwerte gelten bei Verwendung von Spanplattenschrauben mit dem angegebenen Durchmessern.
Typ DUOBLADE

Spanplattenschraube Ø [mm] 4,0 - 5,0
Empfohlene Last im jeweiligen Baustoff F empf 2)
Gipskartonplatte 9,5 mm [kN] 0,08
Gipskartonplatte 12,5 mm [kN] 0,10
Gipskartonplatte (z. B. Knauf Diamant Platte oder Rigips Die Harte) 12,5 mm [kN] 0,18
Gipskartonplatte 2 x 12,5 mm [kN] 0,20
Leichte Zementbauplatte 12,5 mm [kN] 0,08
Gipsfaserplatte 12,5 mm [kN] 0,34
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
