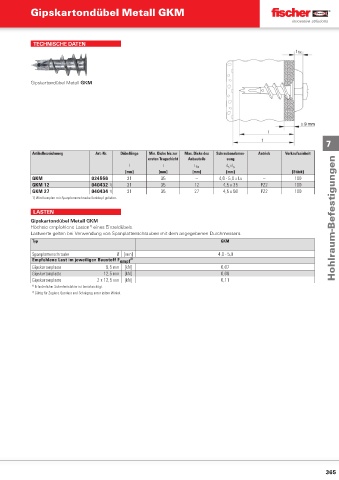

Page 364 - fischer Hauptkatalog Befestigungstechnik
P. 364
Gipskartondübel Metall GKM
TECHNISCHE DATEN
Gipskartondübel Metall GKM
7
Artikelbezeichnung Art.-Nr. Dübellänge Min. Dicke bis zur Max. Dicke des Schraubenabmes- Antrieb Verkaufseinheit
ersten Tragschicht Anbauteils sung
l t t fi x d x l
s s
[mm] [mm] [mm] [mm] [Stück]
GKM 024556 31 35 — 4,0 - 5,0 x Ls — 100
GKM 12 040432 1) 31 35 12 4,5 x 35 PZ2 100
GKM 27 040434 1) 31 35 27 4,5 x 50 PZ2 100
1) Wird komplett mit Spanplattenschraube Senkkopf geliefert.
LASTEN
Gipskartondübel Metall GKM Hohlraum-Befestigungen
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von Spanplattenschrauben mit dem angegebenen Durchmessern.
Typ GKM
Spanplattenschraube Ø [mm] 4,0 - 5,0
Empfohlene Last im jeweiligen Baustoff F empf 2)
Gipskartonplatte 9,5 mm [kN] 0,07
Gipskartonplatte 12,5 mm [kN] 0,08
Gipskartonplatte 2 x 12,5 mm [kN] 0,11
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
