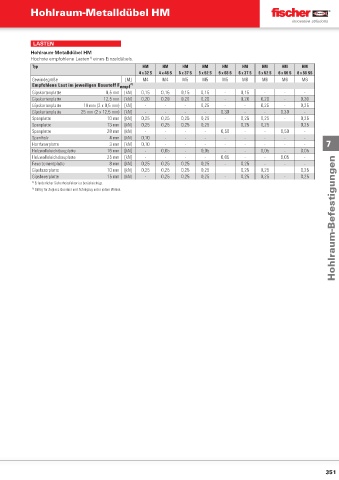

Page 350 - fischer Hauptkatalog Befestigungstechnik

Hohlraum-Metalldübel HM

LASTEN
Hohlraum-Metalldübel HM
1)
Höchste empfohlene Lasten eines Einzeldübels.
Typ HM HM HM HM HM HM HM HM HM
4 x 32 S 4 x 46 S 5 x 37 S 5 x 52 S 5 x 65 S 6 x 37 S 6 x 52 S 6 x 65 S 8 x 55 SS
Gewindegröße [M] M4 M4 M5 M5 M5 M6 M6 M6 M8
Empfohlene Last im jeweiligen Baustoff F empf 2)
Gipskartonplatte 9,5 mm [kN] 0,15 0,15 0,15 0,15 - 0,15 - - -
Gipskartonplatte 12,5 mm [kN] 0,20 0,20 0,20 0,20 - 0,20 0,20 - 0,20
Gipskartonplatte 19 mm (2 x 9,5 mm) [kN] - - - 0,25 - - 0,25 - 0,25
Gipskartonplatte 25 mm (2 x 12,5 mm) [kN] - - - - 0,30 - - 0,30 -
Spanplatte 10 mm [kN] 0,25 0,25 0,25 0,25 - 0,25 0,25 - 0,25
Spanplatte 13 mm [kN] 0,25 0,25 0,25 0,25 - 0,25 0,25 - 0,25
Spanplatte 28 mm [kN] - - - - 0,50 - - 0,50 -
Sperrholz 4 mm [kN] 0,10 - - - - - - - -
Hartfaserplatte 3 mm [kN] 0,10 - - - - - - - - 7
Holzwolleleichtbauplatte 16 mm [kN] - 0,05 - 0,05 - - 0,05 - 0,05
Holzwolleleichtbauplatte 25 mm [kN] - - - - 0,05 - - 0,05 -
Faserzementplatte 8 mm [kN] 0,25 0,25 0,25 0,25 - 0,25 - - -
Gipsfaserplatte 10 mm [kN] 0,25 0,25 0,25 0,25 - 0,25 0,25 - 0,25
Gipsfaserplatte 15 mm [kN] - 0,25 0,25 0,25 - 0,25 0,25 - 0,25
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Hohlraum-Befestigungen
