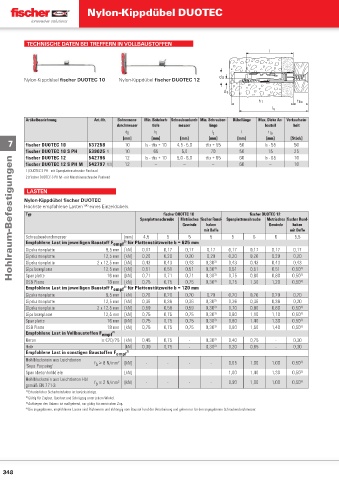

Page 347 - fischer Hauptkatalog Befestigungstechnik

Nylon-Kippdübel DUOTEC

TECHNISCHE DATEN BEI TREFFERN IN VOLLBAUSTOFFEN
l

Nylon-Kippdübel fi scher DUOTEC 10 Nylon-Kippdübel fi scher DUOTEC 12 d 0

d s
h 1 t fix
l s
Artikelbezeichnung Art.-Nr. Bohrernenn- Min. Bohrloch- Schraubendurch- Min. Schrauben- Dübellänge Max. Dicke An- Verkaufsein-
durchmesser tiefe messer länge bauteil heit
d 0 h 1 l s l t fi x
[mm] [mm] [mm] [mm] [mm] [mm] [Stück]
7 fischer DUOTEC 10 537258 10 ls - tfix + 10 4,5 - 5,0 tfix + 55 50 ls - 55 50
fischer DUOTEC 10 S PH 539025 1) 10 65 5,0 70 50 15 25
fischer DUOTEC 12 542796 12 ls - tfix + 10 5,0 - 6,0 tfix + 65 60 ls - 65 10
Hohlraum-Befestigungen
fischer DUOTEC 12 S PH M 542797 1)2) 12 — — — 60 — 10
1) DUOTEC S PH - mit Spanplattenschraube Panhead
2) fischer DUOTEC S PH M - mit Maschinenschraube Panhead

LASTEN
Nylon-Kippdübel fischer DUOTEC
Höchste empfohlene Lasten 1)4) eines Einzeldübels.
Typ fischer DUOTEC 10 fischer DUOTEC 12
Spanplattenschraube Metrisches fischer Rund- Spanplattenschraube Metrisches fischer Rund-
Gewinde haken Gewinde haken
mit Beffe mit Beffe
Schraubendurchmesser [mm] 4,5 5 5 5 5 6 6 5,5
Empfohlene Last im jeweiligen Baustoff F empf 2) für Plattenstützweite b = 625 mm
Gipskartonplatte 9,5 mm [kN] 0,17 0,17 0,17 0,17 0,17 0,17 0,17 0,17
Gipskartonplatte 12,5 mm [kN] 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20
Gipskartonplatte 2 x 12,5 mm [kN] 0,43 0,43 0,43 0,30 3) 0,43 0,43 0,43 0,43
Gipsfaserplatte 12,5 mm [kN] 0,51 0,51 0,51 0,30 3) 0,51 0,51 0,51 0,50 3)
Spanplatte 16 mm [kN] 0,71 0,71 0,71 0,30 3) 0,75 0,80 0,80 0,50 3)
OSB-Platte 18 mm [kN] 0,75 0,75 0,75 0,30 3) 0,75 1,30 1,20 0,50 3)
Empfohlene Last im jeweiligen Baustoff F empf 2) für Plattenstützweite b = 120 mm
Gipskartonplatte 9,5 mm [kN] 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20
Gipskartonplatte 12,5 mm [kN] 0,36 0,36 0,36 0,30 3) 0,36 0,36 0,36 0,20
Gipskartonplatte 2 x 12,5 mm [kN] 0,59 0,59 0,59 0,30 3) 0,70 0,80 0,80 0,50 3)
Gipsfaserplatte 12,5 mm [kN] 0,75 0,75 0,75 0,30 3) 0,80 1,10 1,10 0,50 3)
Spanplatte 16 mm [kN] 0,75 0,75 0,75 0,30 3) 0,80 1,40 1,30 0,50 3)
OSB-Platte 18 mm [kN] 0,75 0,75 0,75 0,30 3) 0,80 1,50 1,40 0,50 3)
Empfohlene Last in Vollbaustoffen F empf 2)
Beton ≥ C20/25 [kN] 0,45 0,75 - 0,30 3) 0,40 0,75 - 0,30
Holz [kN] 0,30 0,75 - 0,30 3) 0,20 0,65 - 0,30
Empfohlene Last in sonstigen Baustoffen F empf 2)
Hohlblockstein aus Leichtbeton 3)
b
'Sepa Parpaing' f ≥ 8 N/mm² [kN] - - - - 0,65 1,00 1,00 0,50
Spannbetonhohldiele [kN] - - - - 1,00 1,40 1,30 0,50 3)
Hohlblockstein aus Leichtbeton Hbl 3)
b
gemäß EN 771-3 f ≥ 2 N/mm² [kN] - - - - 0,90 1,00 1,00 0,50
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
3) Aufbiegen des Hakens ist maßgebend, nur gültig für zentrischen Zug.
4) Die angegebenen, empfohlenen Lasten sind Richtwerte und abhängig vom Baustoff und der Verarbeitung und gelten nur für den angegebenen Schraubendurchmesser.

348
