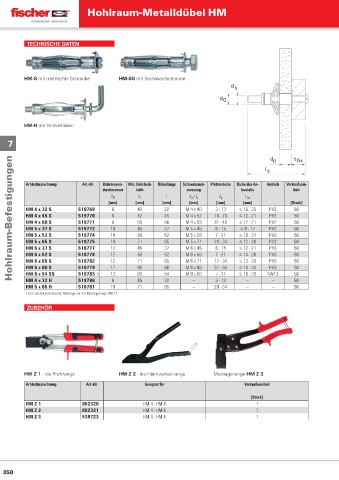

Page 349 - fischer Hauptkatalog Befestigungstechnik

Hohlraum-Metalldübel HM

TECHNISCHE DATEN

HM-S mit metrischer Schraube HM-SS mit Sechskantschraube

HM-H mit Winkelhaken

7

Hohlraum-Befestigungen

Artikelbezeichnung Art.-Nr. Bohrernenn- Min. Bohrloch- Dübellänge Schraubenab- Plattendicke Dicke des An- Antrieb Verkaufsein-
durchmesser tiefe messung bauteils heit
d 0 h 1 l d x l d p t fi x
s s
[mm] [mm] [mm] [mm] [mm] [mm] [Stück]
HM 4 x 32 S 519769 8 40 32 M 4 x 40 3 - 13 ≤ 15 - 25 PH2 50
HM 4 x 45 S 519770 8 52 45 M 4 x 52 16 - 23 ≤ 12 - 21 PH2 50
HM 4 x 60 S 519771 8 65 60 M 4 x 65 31 - 40 ≤ 12 - 21 PH2 50
HM 5 x 37 S 519772 10 45 37 M 5 x 45 6 - 15 ≤ 8 - 17 PH2 50
HM 5 x 52 S 519774 10 58 52 M 5 x 58 7 - 21 ≤ 10 - 24 PH2 50
HM 5 x 65 S 519775 10 71 65 M 5 x 71 20 - 34 ≤ 12 - 26 PH2 50
HM 6 x 37 S 519777 12 45 37 M 6 x 45 6 - 15 ≤ 12 - 21 PH3 50
HM 6 x 52 S 519778 12 58 52 M 6 x 58 7 - 21 ≤ 14 - 28 PH3 50
HM 6 x 65 S 519782 12 71 65 M 6 x 71 17 - 34 ≤ 13 - 30 PH3 50
HM 6 x 80 S 519779 12 88 80 M 6 x 88 32 - 50 ≤ 16 - 34 PH3 50
HM 8 x 54 SS 519783 1) 12 60 54 M 8 x 60 7 - 21 ≤ 16 - 30 SW13 50
HM 4 x 32 H 519780 8 45 32 — 3 - 13 — — 50
HM 5 x 65 H 519781 10 71 65 — 20 - 34 — — 50
1) mit Sechskantschraube, Montage nur mit Montagezange HM Z1

ZUBEHÖR

HM Z 1 - die Profi zange HM Z 2 - die Heimwerkerzange Montagezange HM Z 3
Artikelbezeichnung Art.-Nr. Geeignet für Verkaufseinheit

[Stück]
HM Z 1 062320 HM 4 - HM 8 1
HM Z 2 062321 HM 4 - HM 6 1
HM Z 3 539723 HM 4 - HM 6 1
