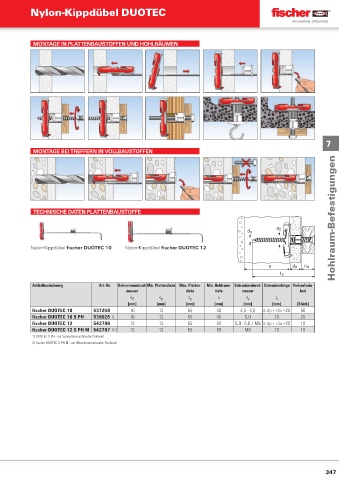

Nylon-Kippdübel DUOTEC

MONTAGE IN PLATTENBAUSTOFFEN UND HOHLRÄUMEN

7
MONTAGE BEI TREFFERN IN VOLLBAUSTOFFEN

TECHNISCHE DATEN PLATTENBAUSTOFFE Hohlraum-Befestigungen

d 0
d s

Nylon-Kippdübel fi scher DUOTEC 10 Nylon-Kippdübel fi scher DUOTEC 12

a d p t fix
l s
Artikelbezeichnung Art.-Nr. Bohrernenndurch-Min. Plattendicke Max. Platten- Min. Hohlraum- Schraubendurch- Schraubenlänge Verkaufsein-
messer dicke tiefe messer heit
d 0 d p d p a d s l s
[mm] [mm] [mm] [mm] [mm] [mm] [Stück]
fischer DUOTEC 10 537258 10 12 55 40 4,5 - 5,0 ≥ dp + tfix +20 50
fischer DUOTEC 10 S PH 539025 1) 10 12 55 40 5,0 70 25
fischer DUOTEC 12 542796 12 12 55 50 5,0 - 6,0 / M6 ≥ dp + tfix +20 10
fischer DUOTEC 12 S PH M 542797 1)2) 12 12 55 50 M6 70 10
1) DUOTEC S PH - mit Spanplattenschraube Panhead
2) fischer DUOTEC S PH M - mit Maschinenschraube Panhead
