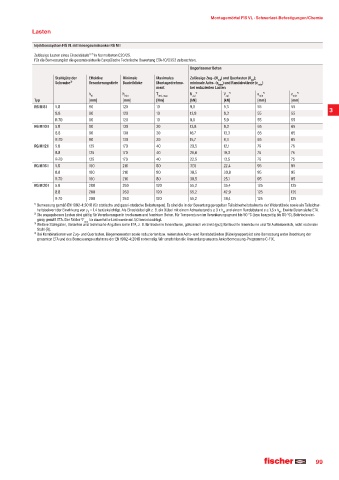

Montagemörtel FIS VL · S
                                                                                 Montagemörtel FIS VL · Schwerlast-Befestigungen/Chemiechwerlast-Befestigungen/Chemie
                  Lasten

                   Injektionssystem FIS VL mit Innengewindeanker RG M I
                   Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
                   Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-10/0352 zu beachten.
                                                                          Ungerissener Beton
                          Stahlgüte der   Effektive    Minimale    Maximales    Zulässige Zug- (N ) und Querlasten (V );
                                                                                   zul
                                                                                               zul
                          Schraube³§  Verankerungstiefe  Bauteildicke  Montagedrehmo-  minimale Achs- (s min ) und Randabstände (c  min )
                                                              ment        bei reduzierten Lasten
                                      h           h           T           N °«       V °«        s °«        c °«
                                       ef          min        inst, max   zul         zul         min         min
                   Typ                [mm]        [mm]        [Nm]        [kN]       [kN]        [mm]        [mm]
                   RG M 8 I  5.8      90          120         10          9,0        5,3         55          55
                                                                                                                           3
                          8.8         90          120         10          13,8       8,3         55          55
                          R-70        90          120         10          9,9        5,9         55          55
                   RG M 10 I  5.8     90          130         20          13,8       8,3         65          65
                          8.8         90          130         20          16,7       13,3        65          65
                          R-70        90          130         20          15,7       9,3         65          65
                   RG M 12 I  5.8     125         170         40          20,5       12,1        75          75
                          8.8         125         170         40          26,6       19,3        75          75
                          R-70        125         170         40          22,5       13,5        75          75
                   RG M 16 I  5.8     160         210         80          37,6       22,4        95          95
                          8.8         160         210         80          39,5       30,9        95          95
                          R-70        160         210         80          39,5       25,1        95          95
                   RG M 20 I  5.8     200         260         120         55,2       35,4        125         125
                          8.8         200         260         120         55,2       42,9        125         125
                          R-70        200         260         120         55,2       39,4        125         125
                   ¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
                    heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                                                                     ef
                                      F
                                                                                                         ef
                   ²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
                    gung gemäß ETA. Der Faktor Ψ sus  für dauerhafte Last wurde mit 1,0 berücksichtigt.
                   ³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
                    Stahl (R).
                   °« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
                    gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
