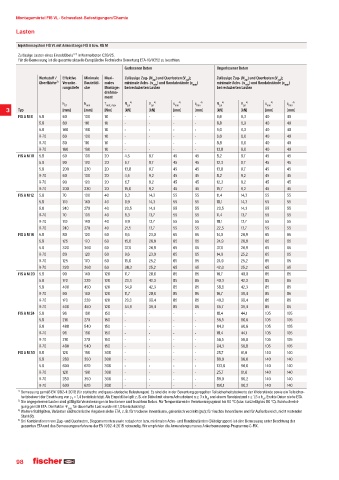

Page 98 - fischer Hauptkatalog Befestigungstechnik

Montagemörtel FIS VL · S
Montagemörtel FIS VL · Schwerlast-Befestigungen/Chemiechwerlast-Befestigungen/Chemie
Lasten

Injektionssystem FIS VL mit Ankerstange FIS A bzw. RG M
Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-10/0352 zu beachten.
Gerissener Beton Ungerissener Beton
Werkstoff / Effektive Minimale Maxi- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
Oberfläche³§ Veranke- Bauteildi- males minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
rungstiefe cke Montage- bei reduzierten Lasten bei reduzierten Lasten
drehmo-
ment
h h T N °« V °« s °« c °« N °« V °« s °« c °«
ef min inst, max zul zul min min zul zul min min
3 Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FIS A M 8 5.8 60 100 10 - - - - 6,6 6,3 40 40
5.8 80 110 10 - - - - 8,8 6,3 40 40
5.8 160 190 10 - - - - 9,0 6,3 40 40
R-70 60 100 10 - - - - 6,6 6,0 40 40
R-70 80 110 10 - - - - 8,8 6,0 40 40
R-70 160 190 10 - - - - 13,8 6,0 40 40
FIS A M 10 5.8 60 100 20 4,5 9,7 45 45 8,2 9,7 45 45
5.8 90 120 20 6,7 9,7 45 45 12,3 9,7 45 45
5.8 200 230 20 13,8 9,7 45 45 13,8 9,7 45 45
R-70 60 100 20 4,5 9,2 45 45 8,2 9,2 45 45
R-70 90 120 20 6,7 9,2 45 45 12,3 9,2 45 45
R-70 200 230 20 15,0 9,2 45 45 15,7 9,2 45 45
FIS A M 12 5.8 70 100 40 6,3 14,3 55 55 11,4 14,3 55 55
5.8 110 140 40 9,9 14,3 55 55 18,1 14,3 55 55
5.8 240 270 40 20,5 14,3 55 55 20,5 14,3 55 55
R-70 70 100 40 6,3 13,7 55 55 11,4 13,7 55 55
R-70 110 140 40 9,9 13,7 55 55 18,1 13,7 55 55
R-70 240 270 40 21,5 13,7 55 55 22,5 13,7 55 55
FIS A M 16 5.8 80 120 60 9,6 23,0 65 65 14,0 26,9 65 65
5.8 125 170 60 15,0 26,9 65 65 24,9 26,9 65 65
5.8 320 360 60 37,6 26,9 65 65 37,6 26,9 65 65
R-70 80 120 60 9,6 23,0 65 65 14,0 25,2 65 65
R-70 125 170 60 15,0 25,2 65 65 24,9 25,2 65 65
R-70 320 360 60 38,3 25,2 65 65 42,0 25,2 65 65
FIS A M 20 5.8 90 140 120 11,7 28,0 85 85 16,7 40,0 85 85
5.8 170 220 120 23,3 42,3 85 85 40,3 42,3 85 85
5.8 400 450 120 54,9 42,3 85 85 58,6 42,3 85 85
R-70 90 140 120 11,7 28,0 85 85 16,7 39,4 85 85
R-70 170 220 120 23,3 39,4 85 85 40,3 39,4 85 85
R-70 400 450 120 54,9 39,4 85 85 65,7 39,4 85 85
FIS A M 24 5.8 96 160 150 - - - - 18,4 44,1 105 105
5.8 210 270 150 - - - - 56,5 60,6 105 105
5.8 480 540 150 - - - - 84,3 60,6 105 105
R-70 96 160 150 - - - - 18,4 44,1 105 105
R-70 210 270 150 - - - - 56,5 56,8 105 105
R-70 480 540 150 - - - - 94,3 56,8 105 105
FIS A M 30 5.8 120 190 300 - - - - 25,7 61,6 140 140
5.8 280 350 300 - - - - 89,0 96,0 140 140
5.8 600 670 300 - - - - 133,8 96,0 140 140
R-70 120 190 300 - - - - 25,7 61,6 140 140
R-70 280 350 300 - - - - 89,0 90,2 140 140
R-70 600 670 300 - - - - 150,1 90,2 140 140
¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
F
ef
ef
²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
gung gemäß ETA. Der Faktor Ψ sus für dauerhafte Last wurde mit 1,0 berücksichtigt.
³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
