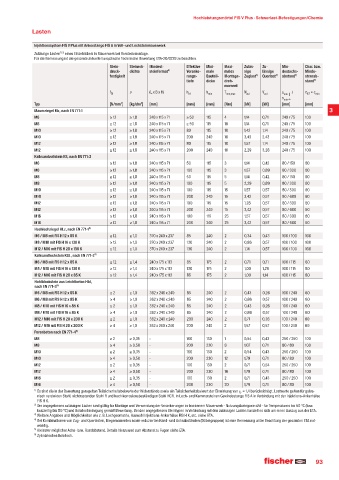

Page 93 - fischer Hauptkatalog Befestigungstechnik

Ho
Hochleistungsmörtel FIS V Plus · Schwerlast-Befestigungen/Chemiechleistungsmörtel FIS V Plus · Schwerlast-Befestigungen/Chemie
Lasten

Injektionssystem FIS V Plus mit Ankerstange FIS A in Voll- und Lochsteinmauerwerk
Zulässige Lasten¹« ²« eines Einzeldübels in Mauerwerk bei Vorsteckmontage.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-20/0729 zu beachten.
Stein- Steinroh- Mindest- Effektive Mini- Maxi- Zuläs- Zu- Min- Char. bzw.
druck- dichte steinformat³§ Veranke- male males sige lässige destachs- Minde-
festigkeit rungs- Bauteil- Montage- Zuglastµ§ Querlastµ§ abstand¶§ stranab-
tiefe dicke dreh- stand¶§
moment
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s min║ / c = c min
cr
s
min┴
Typ [N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
Mauerziegel Mz, nach EN 771-1 3
M6 ≥ 12 ≥ 1,8 240 x 115 x 71 ≥ 50 115 4 1,14 0,71 240 / 75 100
M8 ≥ 12 ≥ 1,8 240 x 115 x 71 ≥ 50 115 10 1,14 0,71 240 / 75 100
M10 ≥ 12 ≥ 1,8 240 x 115 x 71 80 115 10 1,42 1,14 240 / 75 100
M10 ≥ 12 ≥ 1,8 240 x 115 x 71 200 240 10 3,43 2,43 240 / 75 100
M12 ≥ 12 ≥ 1,8 240 x 115 x 71 80 115 10 1,57 1,14 240 / 75 100
M12 ≥ 12 ≥ 1,8 240 x 115 x 71 200 240 10 2,29 3,28 240 / 75 100
Kalksandvollstein KS, nach EN 771-2
M6 ≥ 12 ≥ 1,8 240 x 115 x 71 50 115 3 1,14 0,42 80 / 150 60
M6 ≥ 12 ≥ 1,8 240 x 115 x 71 100 115 3 1,57 0,89 80 / 300 60
M8 ≥ 12 ≥ 1,8 240 x 115 x 71 50 115 5 1,14 0,42 80 / 150 60
M8 ≥ 12 ≥ 1,8 240 x 115 x 71 100 115 5 2,29 0,89 80 / 300 60
M10 ≥ 12 ≥ 1,8 240 x 115 x 71 100 115 15 1,57 0,57 80 / 300 60
M10 ≥ 12 ≥ 1,8 240 x 115 x 71 200 240 15 3,42 0,57 80 / 600 60
M12 ≥ 12 ≥ 1,8 240 x 115 x 71 100 115 15 1,28 0,57 80 / 300 60
M12 ≥ 12 ≥ 1,8 240 x 115 x 71 200 240 15 3,42 0,57 80 / 600 60
M16 ≥ 12 ≥ 1,8 240 x 115 x 71 100 115 25 1,57 0,57 80 / 300 60
M16 ≥ 12 ≥ 1,8 240 x 115 x 71 200 240 25 3,42 0,57 80 / 600 60
Hochlochziegel HLz, nach EN 771-1³§
M6 / M8 mit FIS H 12 x 85 K ≥ 12 ≥ 1,0 370 x 240 x 237 85 240 2 0,34 0,43 100 / 100 100
M8 / M10 mit FIS H 16 x 130 K ≥ 12 ≥ 1,0 370 x 240 x 237 130 240 2 0,86 0,57 100 / 100 100
M12 / M16 mit FIS H 20 x 130 K ≥ 12 ≥ 1,0 370 x 240 x 237 130 240 2 1,14 0,57 100 / 100 100
Kalksandlochstein KSL, nach EN 771-2³§
M6 / M8 mit FIS H 12 x 85 K ≥ 12 ≥ 1,4 240 x 175 x 113 85 175 2 0,71 0,71 100 / 115 60
M8 / M10 mit FIS H 16 x 130 K ≥ 12 ≥ 1,4 240 x 175 x 113 130 175 2 1,00 1,29 100 / 115 80
M12 / M16 mit FIS H 20 x 85 K ≥ 12 ≥ 1,4 240 x 175 x 113 85 175 2 1,00 1,14 100 / 115 80
Hohlblockstein aus Leichtbeton Hbl,
nach EN 771-3³§
M6 / M8 mit FIS H 12 x 85 K ≥ 2 ≥ 1,0 362 x 240 x 240 85 240 2 0,43 0,26 100 / 240 60
M6 / M8 mit FIS H 12 x 85 K ≥ 4 ≥ 1,0 362 x 240 x 240 85 240 2 0,86 0,57 100 / 240 60
M8 / M10 mit FIS H 16 x 85 K ≥ 2 ≥ 1,0 362 x 240 x 240 85 240 2 0,43 0,26 100 / 240 60
M8 / M10 mit FIS H 16 x 85 K ≥ 4 ≥ 1,0 362 x 240 x 240 85 240 2 0,86 0,57 100 / 240 60
M12 / M16 mit FIS H 20 x 200 K ≥ 2 ≥ 1,0 362 x 240 x 240 200 240 2 0,71 0,26 100 / 240 60
M12 / M16 mit FIS H 20 x 200 K ≥ 4 ≥ 1,0 362 x 240 x 240 200 240 2 1,57 0,57 100 / 240 60
Porenbeton nach EN 771-4¸§
M8 ≥ 2 ≥ 0,35 - 100 130 1 0,54 0,43 250 / 250 100
M8 ≥ 4 ≥ 0,50 - 200 230 8 1,07 0,71 80 / 80 100
M10 ≥ 2 ≥ 0,35 - 100 130 2 0,54 0,43 250 / 250 100
M10 ≥ 4 ≥ 0,50 - 200 230 12 1,79 0,71 80 / 80 100
M12 ≥ 2 ≥ 0,35 - 100 130 2 0,71 0,54 250 / 250 100
M12 ≥ 4 ≥ 0,50 - 200 230 16 1,79 0,71 80 / 80 100
M16 ≥ 2 ≥ 0,35 - 100 130 2 0,71 0,43 250 / 250 100
M16 ≥ 4 ≥ 0,50 - 200 230 20 1,79 0,71 80 / 80 100
¹« Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Lastwerte gelten für galva-
F
nisch verzinkten Stahl, nichtrostenden Stahl R und hoch korrosionsbeständigen Stahl HCR. In Loch- und Kammersteinen Gewindestange FIS A in Verbindung mit der Injektions-Ankerhülse
FIS H K.
²« Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis 50 °C (bzw.
kurzzeitig bis 80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der ETA.
³« Weitere Angaben und Möglichkeiten wie z. B. Lochgeometrie, Auswahl Injektions-Ankerhülse FIS H K, etc. siehe ETA.
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der gesamten ETA not -
wendig.
»« Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe ETA.
¼« Zylindrisches Bohrloch.
